Abstrakt
Erdschlussschutz für Stromkreise, Geräte und elektrische Brandunfälle durch Erdschlussströme werden immer mehr zur täglichen Notwendigkeit. Für die Hauptenergieverbraucherknoten auf der Benutzerseite wird ein Fehlerstromrelais entwickelt und installiert, das den Fehlerstromstatus jedes energieverbrauchenden Stromkreises in Echtzeit überwacht. Durch die Echtzeitüberwachung des Energieverbrauchs und der zugehörigen Leistungsparameter werden die Sicherheit, Zuverlässigkeit und Wartungseffizienz des Energieverbrauchs verbessert, die Arbeitskosten für die Wartung reduziert und die unbeaufsichtigte Überwachung des Fehlerstroms realisiert. Durch die Echtzeitüberwachung des Energieverbrauchs, Datenerfassung und Alarm wird der Fehlerstrom im Stromverteilungssystem überwacht und der Erdschlussschutz des Stromkreises des Benutzers wird bereitgestellt, um Brandunfälle zu vermeiden und persönliche Stromschlagunfälle durch Fehlerstrom. Hier ist eine kurze Einführung in die Anwendung des ASJ-Differenzstromrelais unserer Firma&im Wasser-Reihenhaus-Projekt rund um die Insel Malediven.
Überblick

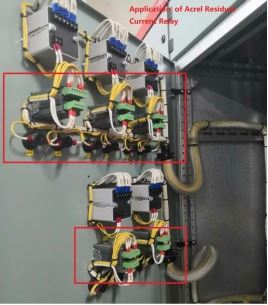

Die Water Townhouses rund um die Insel auf den Malediven werden hauptsächlich genutzt, um Touristen aus aller Welt zu empfangen. Die Frequenz am Einsatzort beträgt 50 Hz und die Spannung beträgt 220 V TT- oder TN-System-Stromverteilungsleitungen. Der Kunde hofft durch Einbau eines Fehlerstromrelais im Verteilerschrank des Wasserreihenhauses den Differenzstrom der Leitung überwachen zu können und hofft, dass das Verhältnis des echtzeitüberwachten Fehlerstromwertes zum eingestellten Fehlerstromwert angezeigt werden kann auf dem Anzeigefeld, wenn das Verhältnis 80% erreicht, kann das Fehlerstromrelais sofort alarmieren. Acrel ASJ10-LD1A kooperiert mit dem Fehlerstromwandler. Erfolgreich gelöst die Anforderungen des Kunden's Vor-Ort-Fehlerstromüberwachung.
Fehlerstromrelais der ASJ-Serie
Die Stromrelais der Serie ASJ können mit Niederspannungsnetzteilen oder einem Niederspannungsschütz kombiniert werden, um einen kombinierten Netzstromschutz zu bilden, der hauptsächlich für AC 50Hz, Spannung und unter TT400V und TN-Systemleitungen zusätzlich zum Erdschlussschutz verwendet wird für Stromkreise zur Vermeidung von Erdschlüssen Häufige Geräteschäden und dadurch verursachte elektrische Ausfälle können auch die Gefahr eines elektrischen Schlags verhindern und einen direkten Berührungsschutz bieten.
Das Produkt erfüllt die Anforderungen von GB/T 22387-2016"Catalyst Current Relay".
Die sanitären Stromrelais der Serie ASJ verfügen über Leitungsüber- und Unterspannungsschutzfunktionen sowie automatische Zusatzfunktionen für Normalspannung. Das Produkt ist klein, hochpräzise, flexibel in der Struktur und einfach zu installieren. Es ist ein Sicherheitsschutzgerät im Bereich des Hochbaus.

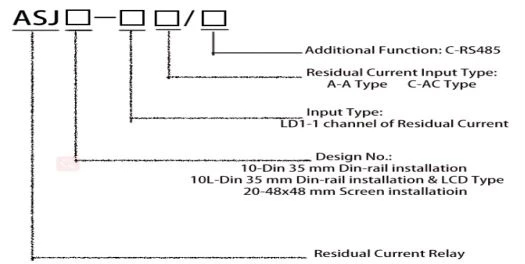

Modellbeschreibung
Technische Eigenschaften
technische Parameter | Index | |||
Typ AC | Tippe A | |||
Eingang | Bemessungsfehlerstrom I△n | 0.03、0.1、0.3、0.5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30(A) Anmerkung 3 | |
Begrenzung der lenkfreien Zeit △t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(s) Anmerkung 4 | ||
Bemessungsfehlerstrom I△no | 50%I△n | 50%I△n | ||
Leistungsmerkmale | einfacher sinusförmiger Wechselstrom | einfacher sinusförmiger Wechselstrom und pulsierender Gleichstrom | ||
Frequenz | 50Hz±5Hz | 50Hz±5Hz | ||
Aktionsfehler | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
Ausgang | Ausgabemodus | einer ist der normale Abschluss und der andere ist für die Transformation | einer ist das normale Schließen oder Öffnen und der andere ist für die Transformation | |
Kontaktkapazität | 5A 250VAC 5A 30VDC | AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC | ||
Reset-Modus | die vor Ort und die Ferne, | die vor Ort, die Langstrecken und die Automatik | ||
Energieversorgung | Spannungsbereich | AC110V、AC220V（zulässiger Fehler ±10%） | AC110V、AC220V、DC85-270V （zulässiger Fehler ±10%） | |
Energieverschwendung | ≤5W | |||
Netzfrequenz-Stehspannung | Der Effektivwert des Wechselstroms zwischen Stromversorgung, Eingang und Ausgang: 2kV/1min | |||
im Normalbetrieb | Temperatur | Betriebstemperatur: -20℃ ~ +55℃ Lagertemperatur: -30℃ ~ +70℃ | ||
Feuchtigkeit | ≤95% RH, mit Feuchtigkeitskondensation und korrosivem Gasplatz | |||
Höhe über dem Meeresspiegel | ≤2000m | |||
Verschmutzungsklasse | Klasse drei | |||
Installationskategorie | Typ Ⅲ | |||
Hinweis 3: ASJ10L-LD1A Nennfehlerstrom IN ist 10mA-30A stufenlos einstellbar;
Hinweis 4: ASJ10L-LD1A-Grenzwert für die Nichtantriebszeit N ist 0-10 Sek. stufenlos einstellbar.

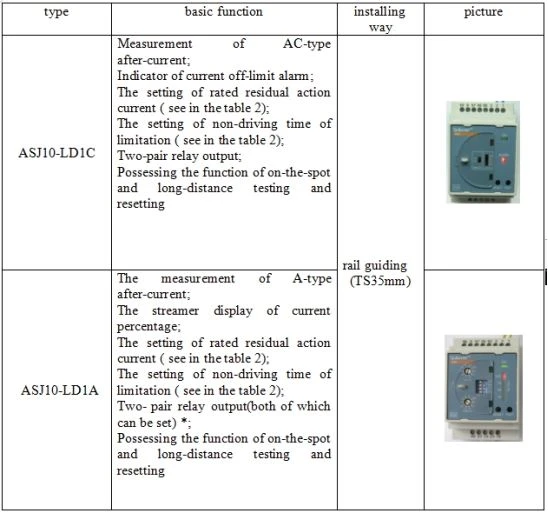

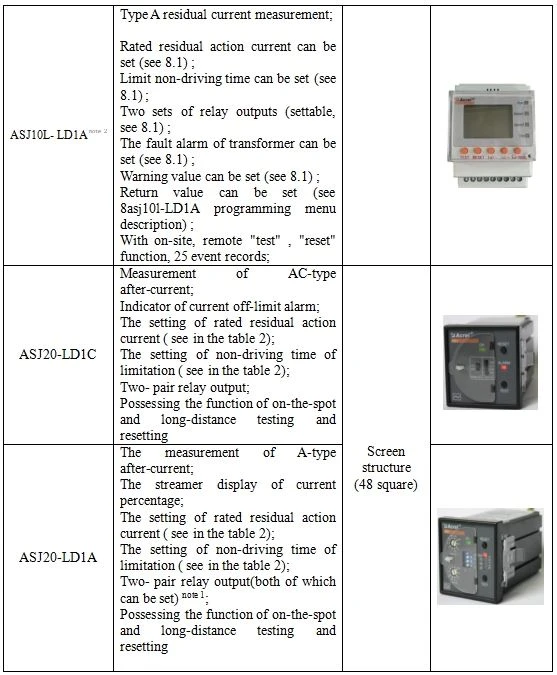

Arten von Produkten
Hinweis1：Die Funktion der Relaiseinstellung bedeutet, dass Sie die Initialisierung und den Ausgang des Relais selbst einstellen können, was durch den Wählschalter auf dem Bedienfeld gesteuert wird; die spezifische Einstellungsanleitung kann der Tabelle 5 entnommen werden.
Hinweis 2: OPTIONALE FUNKTION C: RTU-Kommunikation RS485, Modell ASJ10L-LD1A/C

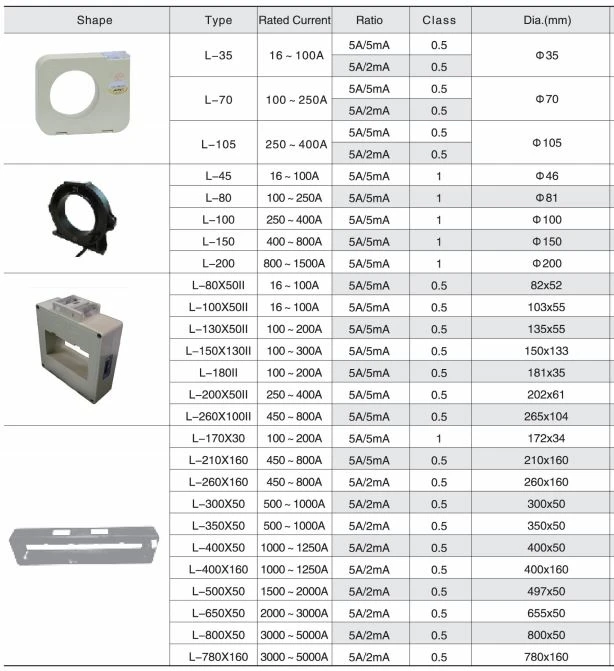

Auswahl des Fehlerstromwandlers
Installation
Zusammenfassung
Fehlerstromrelais der Serie ASJ haben ein sehr gutes Preis-Leistungs-Verhältnis. Als fortschrittliches intelligentes und digitales Fehlerstrom-Überwachungsinstrument wird das Fehlerstromrelais häufig in der Eingangsleitung oder einphasig oder dreiphasig der Haushalts-Subbox von Zivilgebäuden eingesetzt. Elektrische Ausrüstung in der Stromverteilungslinie.
