Zusammenfassung:Dieser Artikel stellt die Anwendung des ADF400L Multi Circuits Energy Meter in Vietnam vor. Der Mehrkanal-Energiezähler der ADF400L-Serie kann über das Kombinationsmodul die größten einphasigen 36 Stromkreise oder 12 dreiphasigen Stromkreise, CT-Verbindung oder Direktverbindung realisieren. Diese Reihe von Energiezählern mit hoher Genauigkeit, hoher Konzentration, zentralisierter Verwaltung, Flexibilität bei der Installation, die Vorteile der gegenseitigen Nichteinmischung durch die Gemeinde, Schulen, Unternehmen aller Bereiche. Die Zählerserie unterstützt die Prepaid-Power-Funktion.
1. Projektübersicht:
Das Unternehmen hat seinen Sitz in Vietnam. Die Kunden benötigen 2 Kanäle Dreiphasen-Direktzugang und 2 Kanäle Dreiphasen-Sekundärzugangsmessung. Die Energiezähler der Acrel ADF400L-Serie erfüllen die Anwendung und Bedingungen des Benutzers.
2. Produktspezifikation:
Hauptmodul
1. Dreiphasige 3*220/380V-Stromversorgung zur Bereitstellung von Arbeitsstrom für das Back-End-Messmodul;
2. Mensch-Maschine-Schnittstelle: LCD und Taste
Programmierung;
3. Infrarotkommunikation;
4. Durchziehen der RF-Karte (IC-Funktion);
5. 2 Kanäle RS485-Netzwerkkommunikation (*C-Funktion);
6. RS485-Kommunikation für erweitertes drahtloses Modul Nr. 3 (RJ45-Verbindungsmodus);
7. Bis zu 2DI/2DO (K-Funktion);
8.Bis zu 1 Ethernet-Kommunikation (CE-Funktion);

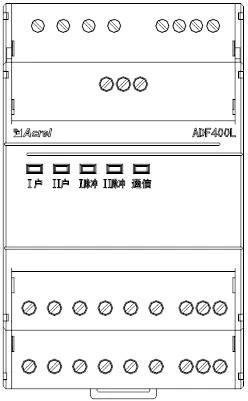

Modul zur Messung des Transformatorzugriffs
1. Zwei-Wege-Drehstrom 3*1 (6) Eine Messung kann realisiert werden;
2. 2 aktiver Energieimpulsausgang;
3. 2 dreiphasiger Arbeitsstatus, Impuls und
Kommunikationsanzeige;
4. Bis zu 4DI/4DO-Funktion (K-Funktion);
Direkter Zugriff auf das Messmodul
1. Es kann eine dreiphasige Einwegmessung 3*10 (80) oder eine einphasige Dreiwegemessung 10 (80) A realisieren;
2.1 aktive Energieimpulsausgabe;
3. Dreiphasige Arbeitsstatus-, Impuls- und Kommunikationsstatus-LED-Anzeige;
3.Hauptfunktion:
Anzeige | LCD |
Energiemonitoring | Wirkenergie (positiv、negativ), Blindenergie (positiv、negativ) |
Leistungsmessung | Spannung、Strom、Leistungsfaktor、Frequenz、Wirkleistung、Blindleistung、Scheinleistung |
Harmonische Funktion | Gesamtharmonische、subharmonische (2～31) |
3-Phasen-Unsymmetrie | Spannung, Stromunsymmetrie |
DI/DO | Hauptmodul 2DI2DO; CT-Connect 2DI4DO (Direktanschluss) |
Kommunikation | Infrarot; RS485 MODBUS-RTU und DL/T645 |
Geschichte Energie | 12 Monate Energiebilanz |
4.Anwendung
Das ADF400L Multi Circuits Energy Meter kann bis zu 12 dreiphasige oder 36 einphasige Direktzugriffsmessungen oder 12 dreiphasige Messungen des gegenseitigen Induktorzugriffs erreichen, eine Mischung aus Direktzugriff und gegenseitigem Induktorzugriff durch Modulkombinationsmessmethode.
5. Schlussfolgerung
Die Stromzähler der Serie ADF400L sind aufgrund ihrer hohen Genauigkeit, der zentralen Installation, der zentralen Verwaltung, der hohen Installationsflexibilität und der Störungsfreiheit bei Gemeinden, Schulen, Unternehmen usw. beliebt.
Literaturverzeichnis
1.Lösungen für Enterprise Micro-Grid-System 2021.04
