Abstrakt
Gemäß dem Prinzip, den Eigenschaften und dem Installationsmodus des offenen Hall-Stromsensors wird die Anwendung des offenen Hall-Stromsensors im Transformations- und Verteilungssystem der Fabrik analysiert, um eine Lösung für die Benutzer bereitzustellen die intelligente Verteilung des DC-Systems schnell.
Schlüsselwörter: offene Art Hall-Stromsensor DC-Verteilungssystem Funktionsprinzip Anwendung
Überblick
Das DC-Verteilungssystem besteht normalerweise aus einem Hochfrequenz-Schaltnetzteil und einer Batterie, die verwendet wird, um eine zuverlässige DC-Stromversorgung für Steuerung, Signal, Relaisschutz und automatische Geräte, Unfallbeleuchtung usw. im DC-System bereitzustellen. Es stellt hohe Anforderungen an die Zuverlässigkeit, Stabilität und Qualität der Stromversorgung. Daher haben wir im russischen DC-System den verwendeten DC-Hall-Verteilerzähler aufeinander abgestimmt. Während der Transformation des Gleichstromsystems gibt es keinen Stromausfall, und die technische Transformation ist schwierig, und der herkömmliche geschlossene Hall-Stromsensor oder -Shunt kann das Problem nicht lösen. Daher kann der offene Hall-Stromsensor verwendet werden, um das Gleichstrommessproblem im Transformationsprojekt zu lösen, um den sicheren Betrieb des Transformationsprozesses ohne Stromausfall zu gewährleisten.
Produktdesign
Strukturelle Eigenschaften
Der Open-Mouth-Hall-Stromsensor wurde auf der Grundlage des traditionellen Closed-Mouth-Hall-Stromsensors entwickelt. Es hat eine neuartige Struktur und ein schönes Aussehen. Das Ganze besteht aus Schale, Eisenkern, Probenahmeplatine und festem Harz. Das Schalenmaterial besteht aus einer PC/ABS-Legierung, die sich durch hohe Temperaturbeständigkeit, hohe mechanische Festigkeit und Umweltschutz auszeichnet. Der Kern besteht aus orientiertem kaltgebundenem Siliziumstahlblech, das sich durch stabile Leistung, hohe mechanische Festigkeit und extrem hohe magnetische Leitfähigkeit auszeichnet. Die grüne steckbare Klemme wird für die Leiterplatten- und externe Verkabelung verwendet, was für die Verkabelung vor Ort bequem und zuverlässig ist. Die spezifische Struktur ist in den Abbildungen 1 und 2 dargestellt. Das Erscheinungsbild des Produkts weist ein geteiltes Design auf. Abbildung 1 ist ein runder Durchgang, der sich für den Durchgang durch das DC-System eignet, wenn der primäre Bus ein Kabel ist. , Abb. 2 quadratischer Durchgang, geeignet für das DC-System, wenn die primäre Sammelschiene eine Kupferschiene ist. Je nach Messbereich von Primärstrom und Perforationsanforderungen kann der entsprechende Produkttyp ausgewählt werden. Diese Serie von Sensoren kann den Strombereich von 20A ~ 20000A, die Hauptform des Phi 20, 40, 60, 64 * 16, 85 * 27, 104 * 36, 140 * 50 und andere Spezifikationen messen, wie in Abbildung 3 gezeigt , geeignet für verschiedene Anwendungen.

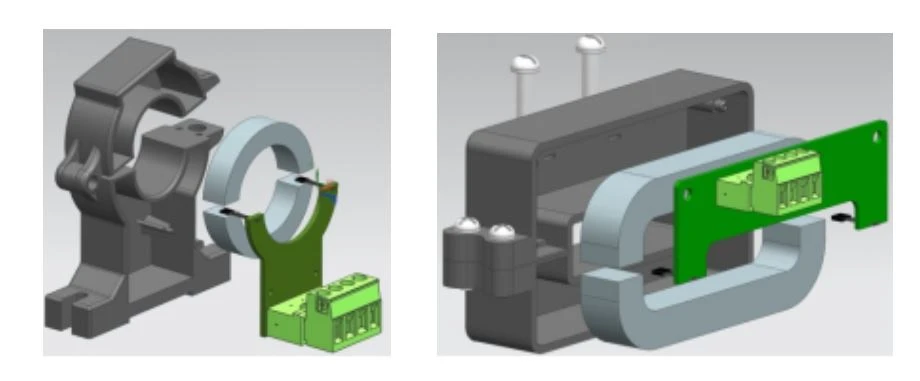

Abb. 1 kreisförmiges Durchlaufmuster Abb. 2 Quadratisches Durchlaufmuster

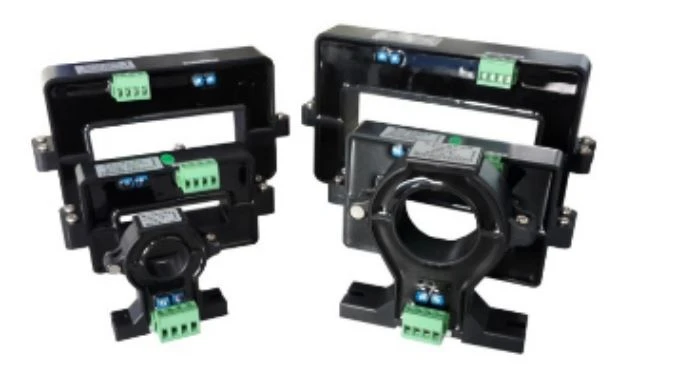

Abbildung 3 Offener Hall-Stromsensor der Serie AHKC
Arbeitsprinzip
Hall-Stromsensor basierend auf Hall-Effekt, elektromagnetisches Induktionsprinzip, Design eines Sensors, nach dem Prinzip kann in den Open-Loop-Modus (gerade) und Closed-Loop-Modus (Magnetwaage-Typ) unterteilt werden Open Loop (gerade) wird auf der Grundlage des Hall-Sensors verbessert, unterscheidet sich von der traditionellen Single-Core-Single-Chip-Designhalle. Um eine geteilte Struktur zu entwerfen, wird der Eisenkern getrennt und symmetrisch installiert. Die Hardware verwendet parallele komplementäre Differenzeingänge von Doppel-Hall-Chips. Das Prinzip des offenen Hallsensors ist in Abbildung 4 dargestellt:

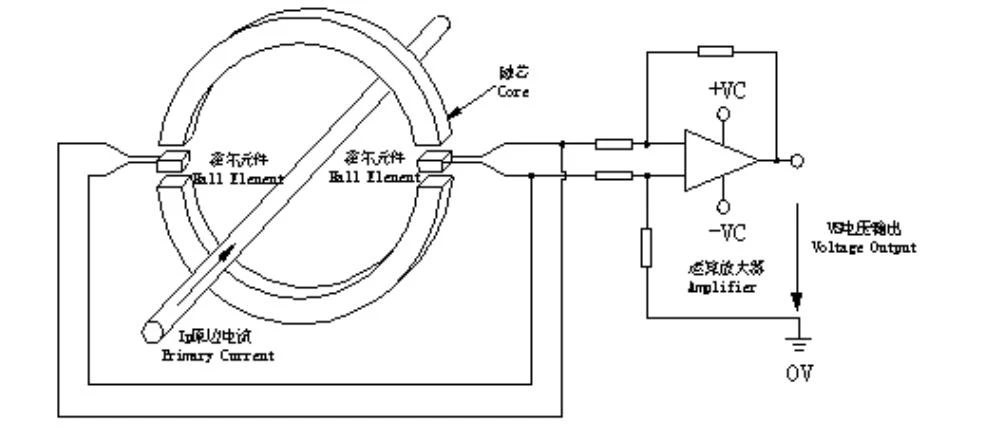

Abb. 4 Schematische Darstellung des offenen Hallsensors
Wenn der primärseitige Strom IP durch einen langen Draht fließt, erzeugt ein Magnetfeld um den Draht, die Größe des Magnetfelds und ist proportional zum Strom durch den Draht, das Magnetfeld, das im Kreis gesammelt wird, durch zwei Hall-Elemente in die kreisförmige Luftspaltmessung, zwei Hall-Element-Marken stattdessen im selben Feld platziert, das Ausgangssignal mit komplementären Eigenschaften der Ausgangsspannung durch den Differenzverstärkerausgang, kann nicht nur die Gleichtaktstörung, sondern auch den Einfluss der Temperaturdrift unterdrücken, der Ausgang Spannung VS spiegelt genau den ursprünglichen Seitenstrom IP wider. Der allgemeine Nennausgang ist auf DC±5V oder DC4-20mA kalibriert.
Produktinstallation

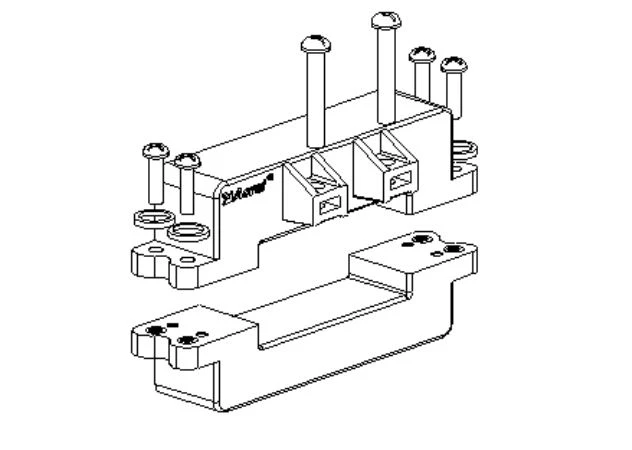

Nehmen Sie als Beispiel Produkte mit quadratischem Loch, wie in Abbildung 5 gezeigt, öffnen Sie die Befestigungsschraube des offenen Hall-Stromsensors und entfernen Sie das untere Gehäuse des Sensors. Der obere Körper des offenen Hall-Stromsensors wird in den primären Bus des Verteilungssystems geladen und der untere Körper des Sensors wird geschlossen. Die Befestigungsschrauben und Dichtungen des Sensors gehen durch die Befestigungslöcher des oberen und unteren Körpers, und der obere und untere Körper des Sensors werden aneinander befestigt. Wenn eine stromlose Installation vor Ort möglich ist, können zwei entsprechende Gewindebohrungen an der Bronzeplatte entsprechend den Anforderungen des Sensorabstands geöffnet werden, und der Sensor wird durch das Befestigungsloch der hinteren Montage an der Gewindebohrung der Sammelschiene befestigt, um die Montage zu vervollständigen Installation des Sensors; Wenn die Baustelle eine kontinuierliche Elektroinstallation erfordert, kann das tragende Gummipolster zwischen der Schale und der Bronzeplatte eingebettet werden, um sicherzustellen, dass der Sensor unter Vibrationsbedingungen zuverlässig arbeitet. Der gesamte Installationsprozess ist relativ schnell und einfach.
Abb. 5 Produktinstallationsdiagramm
Vorteile des offenen Hallsensors
Verglichen mit der herkömmlichen Gleichstrommessmethode, die im Allgemeinen von Shunt oder Transformator verwendet wird, hat der offene Hall-Sensor die folgenden Vorteile:
1) Hohe Isolationsfestigkeit der Primär- und Sekundärseite, bis AC 12KV Isolation;
2) Keine Einfügungsdämpfung;
3) Gute dynamische Leistung: Die Reaktionszeit beträgt weniger als 20 uS und die Tracking-Geschwindigkeit Di / dt ist höher als 20 A / uS
4) Es ist nicht erforderlich, das originale Seitenkabel oder den Bus während der Installation zu demontieren. Es eignet sich besonders für den Umbau und den Bau von Geräten, die nicht an Leistung verlieren dürfen.
Produktanwendungen
Der Open-End-Hall-Stromsensor wird hauptsächlich bei der Transformation von DC-Verteilungssystemen in Fabriken verwendet, wie z. Es kann das DC-Stromsignal der zentralen Flanke des Systems in einen Standard-DC±5V- oder 4-20mA-Ausgang umwandeln. Es übernimmt die Funktion der Überwachung und galvanischen Trennung und kann mit Multi-Loop-Überwachungsgeräten oder anderen elektrischen Messgeräten verwendet werden.
Abschluss
Der Open-End-Hall-Stromsensor spielt aufgrund seines einfachen Aufbaus, seiner bequemen Installation, seines zuverlässigen Betriebs und seiner anderen guten Anwendbarkeit, insbesondere bei Renovierungsprojekten, eine wichtige Rolle bei der Anwendung von DC-Systemen.
