Überblick

Der intelligente Stromsensor der BA-Serie nutzt das Prinzip der elektromagnetischen Induktion, um den Wechselstrom im Stromnetz in Echtzeit zu messen, und verwendet Konstantstrom- und lineare Kompensationstechnologie, um ihn zu isolieren und in ein Standard-Gleichstromsignal oder über die RS485-Schnittstelle umzuwandeln (Modbus-RTU-Protokoll) zur Übertragung der Messdaten. Die DC24V- oder 12V-Sicherheitsspannungsversorgung kann im Bereich der industriellen Automatisierung weit verbreitet sein. BA50L(Ⅱ)-AI ist ein AC-Fehlerstromwandler, der hauptsächlich den Leckstrom des elektrischen Systems erkennt, den Status von Stromkreisen und Geräten jederzeit erfassen und Brände und andere durch Leckagen verursachte Unfälle verhindern kann.

Parameter

Technische Parameter			Index
Genauigkeitsklasse			Klasse 0.5
Eingang	Nennwert	BA20(Ⅱ)-AI	Strom AC {{0}}.5A, 50A, 200A usw. AC 0-(0.5-200)A
		BA50(Ⅱ)-AI	Strom AC 60A, 300A, 600A usw. AC 0-(60-600)A
		BA50L(Ⅱ)-AI	Strom AC {{0}}.1A, 1A usw. AC 0-(0.1-1)A
	Überlast	Kontinuierlich 1,2-mal, Momentanstrom 10-mal / 1S
	Absorbierte Leistung	Kleiner oder gleich 1VA
	Frequenzgang	25 Hz-800 Hz, besonders geeignet für industrielle Frequenzen
Ausgabe	Nennwert	DC4-20 mA oder 0-20 mA, 0-5 V, 0-10 V① usw.
	Lastwiderstand	Bei einer 12-V-DC-Stromversorgung ist die Stromausgangsklasse 0.5 kleiner oder gleich 250 Ω Bei einer DC24V-Stromversorgung ist der Stromausgang kleiner oder gleich 500 Ω, wenn der Spannungsausgang größer oder gleich 1 kΩ ist
	Kommunikation	RS485-Schnittstelle/Modbus-RTU②
Reaktionszeit		Weniger als oder gleich 400 ms
Stromversorgung	Stromspannung	12V oder 24V
	Energieverbrauch	Weniger als oder gleich 1W
Isolationswiderstand		＞100MΩ
Druckfestigkeit		Zwischen Eingang/Ausgang und Stromversorgung 2.0KV/1min,50Hz
Temperaturkoeffizient		-10 Grad - plus 55 Grad , Weniger als oder gleich 400 ppm/Grad
Umfeld	Temperatur	Arbeit: -10 Grad - plus 55 Grad Lagerung: -25 Grad - plus 70 Grad
	Feuchtigkeit	Weniger als oder gleich 93 Prozent relative Luftfeuchtigkeit, keine Kondensation, keine korrosiven Gase
	Höhe	Weniger als oder gleich 2000 m
Installationsmethode		TS35-Schiene oder befestigen Sie den Schrank mit Schrauben

Hinweis: ①0-10V-Ausgang ist nur für DC24V-Stromversorgung geeignet;

②Die Kommunikationsfunktion ist optional.

BA10-AI/I

●Anwendung: Industrielle Automatisierung

●Eingang: Wechselstrommessung bis 50A

●Überlast: 1,2-facher Nennwert

●Ausgang: Gleichstrom 4-20 mA

BA20-AI/V

●Anwendung: Industrielle Automatisierung

●Eingang: Wechselstrommessung bis 200A

●Überlast: 1,2-facher Nennwert

●Ausgang: DC 0-5V

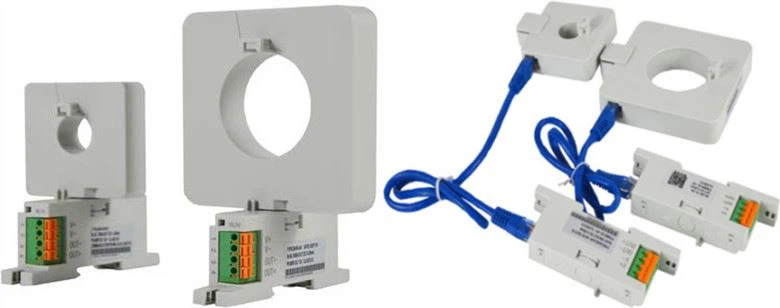

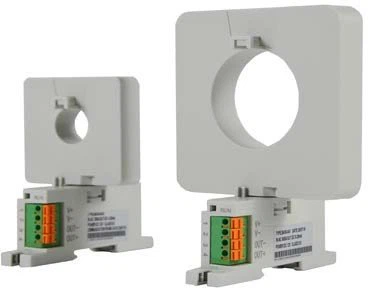

Aussehen

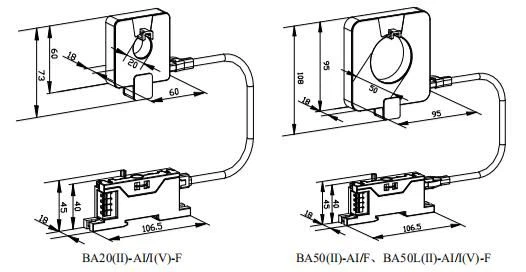

Abmessungen

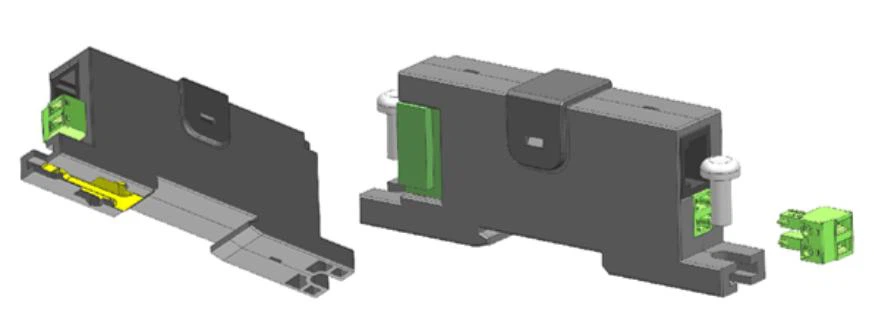

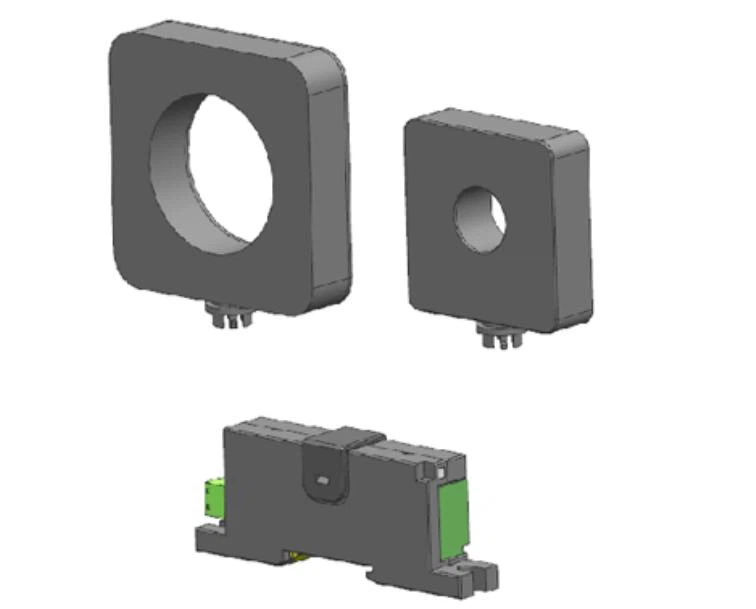

Integrierte Installation

Integrierte Installation, eine rotierende Struktur kann in dem perforierten Teil verwendet werden.

Es gibt Φ20, Φ50 Lochgrößen für Ihre Auswahl.

Der Hauptkörper könnte mit dem Anzeigebildschirm verbunden werden, um bei integrierter Installation aktuelle und eingestellte Parameter anzuzeigen (vorhandenen Anzeigebildschirm so weit wie möglich verwenden).
