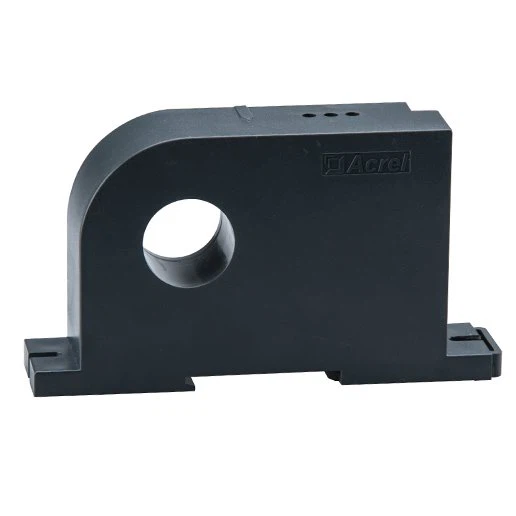

0-5V-Stromwandler

Analoge Ausgangsstromwandlerprodukte der BA-Serie wenden das Prinzip der elektromagnetischen Induktion an, um den Wechselstrom im Stromnetz in Echtzeit zu messen, und verwenden Konstantstrom- und lineare Kompensationstechnologie, um ihn zu isolieren und in ein Standard-Gleichstromsignal umzuwandeln.

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Hilfsstrom	Gleichstrom 12 V	Gleichstrom 12 V Gleichstrom 24 V	Gleichstrom 12 V Gleichstrom 24 V	Gleichstrom 12 V Gleichstrom 24 V	Gleichstrom 12 V Gleichstrom 24 V	Gleichstrom 12 V Gleichstrom 24 V
	Gleichstrom 24 V
Verbrauch		Weniger als oder gleich 1W	Weniger als oder gleich 1W	Weniger als oder gleich 1W	Weniger als oder gleich 1W	Weniger als oder gleich 1W
Durchgangslochgröße		Ø5mm	Ø10mm	Ø20mm	Ø50mm	Ø50mm
Eingang	Aktuell	Wechselstrom {{0}}~(0,5~10)A	Wechselstrom 0~(8~50)A	Wechselstrom 0~(40~200)A	Wechselstrom 0~(60~600)A	AC {{0}}~(0,1~1)A (Begrenzung der Ableitströme)
Ausgabe	Nennwert	DC4-20mA, oder 0-20mA,0-5V,0-10V usw
	Lastwiderstand	Stromausgang kleiner oder gleich 500 Ω, Spannungsausgang größer oder gleich 1 kΩ
Genauigkeitsklasse		0,5 Prozent
Reaktionszeit		Kleiner oder gleich 350 ms
Temperatur		Betrieb:-10 bis plus 55 Grad Lagerung:-25 bis plus 70 Grad
Temperaturkoeffizient		Weniger als oder gleich 200 ppm/Grad
Installation		(Schiene) DIN35, mit Schrauben am Schrank befestigen
Normen		GB/T 13850

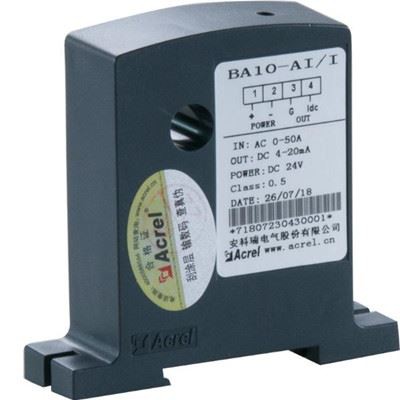

	BA10-AI/I ●Anwendung: Industrielle Automatisierung ●Eingang: Wechselstrommessung bis 50A ●Überlast: 1,2-facher Nennwert ●Ausgang: Gleichstrom 4-20 mA
BA50L-AI/I ●Eingang: 0-1Ein Leckstrom ●Ausgang: Gleichstrom 4-20 mA ●Messung des Leckstroms ●Überlast: 1,2-fache des Nennwerts

●Höhere Genauigkeit

●Höhere Isolationsstufe

●Höheres Sicherheitsniveau

●Geringerer Verbrauch

Wählen Sie einen geeigneten Ort für die Installation der Standard-DIN-35-mm-Schiene und installieren Sie den BA-Sensor auf der Schiene.

Wählen Sie auf der Bodenplatte des Gehäuses eine geeignete Stelle, um zwei Gewindelöcher zu öffnen, die der Position des festen Lochs des installierten Sensors entsprechen; Installieren Sie nach dem Platzieren des Sensors die Positionierungsschraube

1 —— Plus Plus Stromversorgung (nicht umgekehrt)

2 —— - Leistung ERDE

3 —— G (Stromausgang negativ, der mit der Stromversorgung geteilt werden kann)

4 —— IDC (Stromausgang positiv), VDC (Spannungsausgang positiv)
