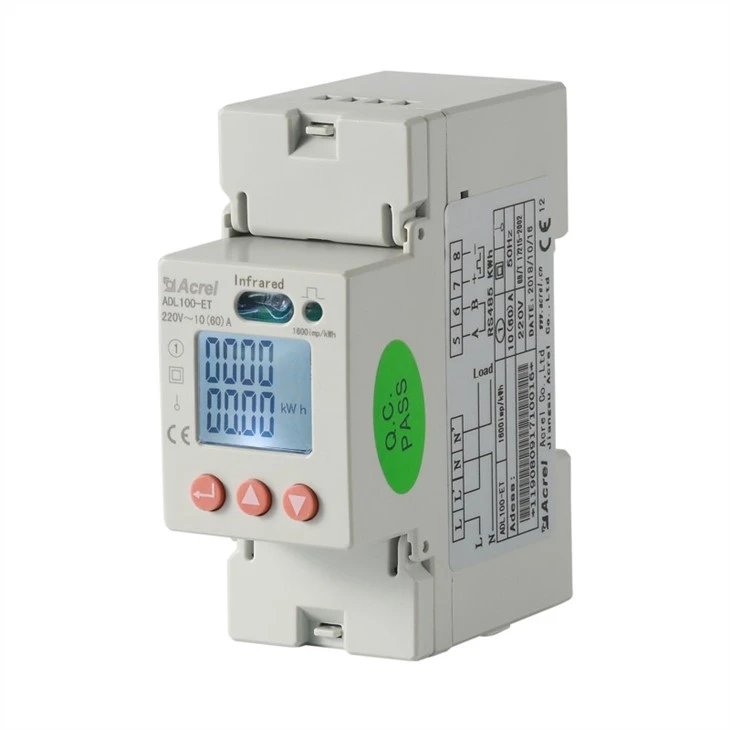

Beschreibung

Der einphasige Stromzähler ADL100 ist für die Messung einphasiger Wirkenergie in Niederspannungssystemen konzipiert und kann gleichzeitig elektrische Parameter wie Spannung, Strom, Leistung usw. messen. RS485 kann ebenfalls gewählt werden. Dieser Stromzähler hat die Vorteile eines geringeren Volumens, hoher Präzision, guter EMV, einfacher Installation usw. Alle Zähler erfüllen die entsprechenden technischen Anforderungen an elektronische Stromzähler in den Normen IEC62053-21,IEC62053-22.

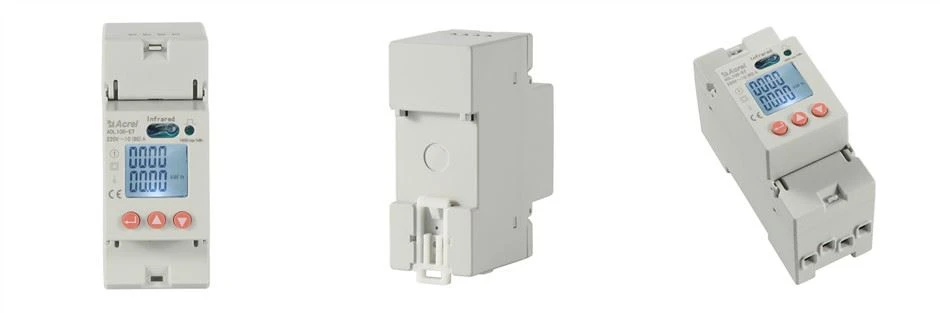

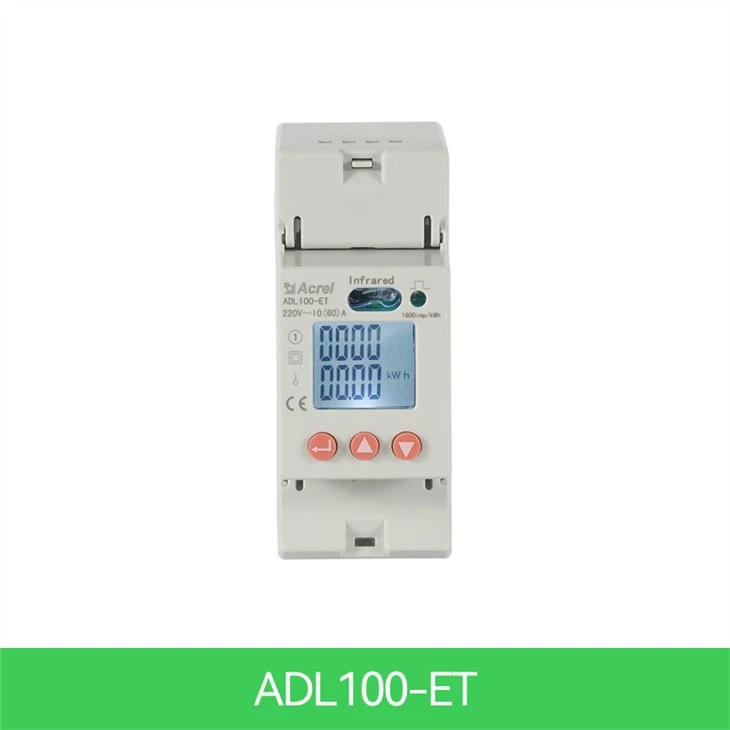

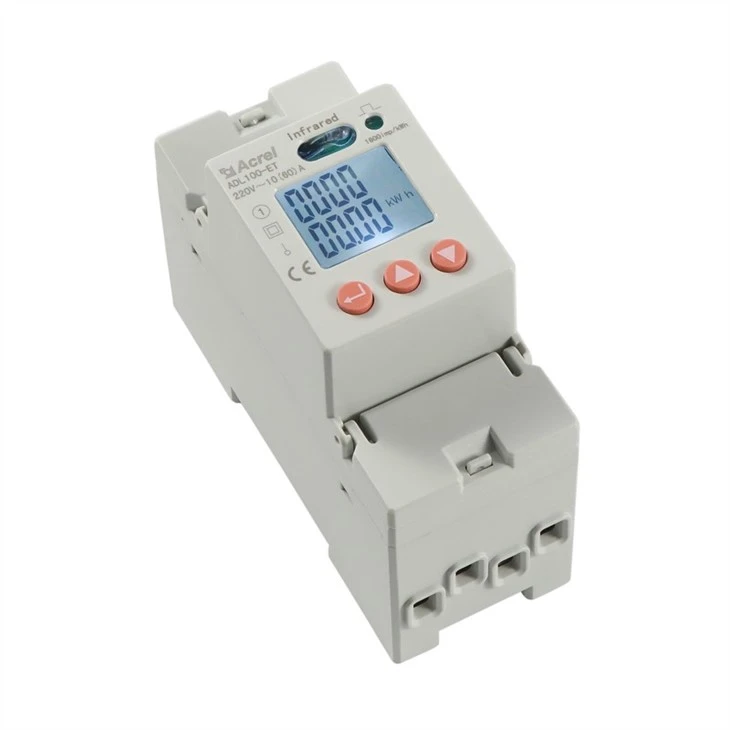

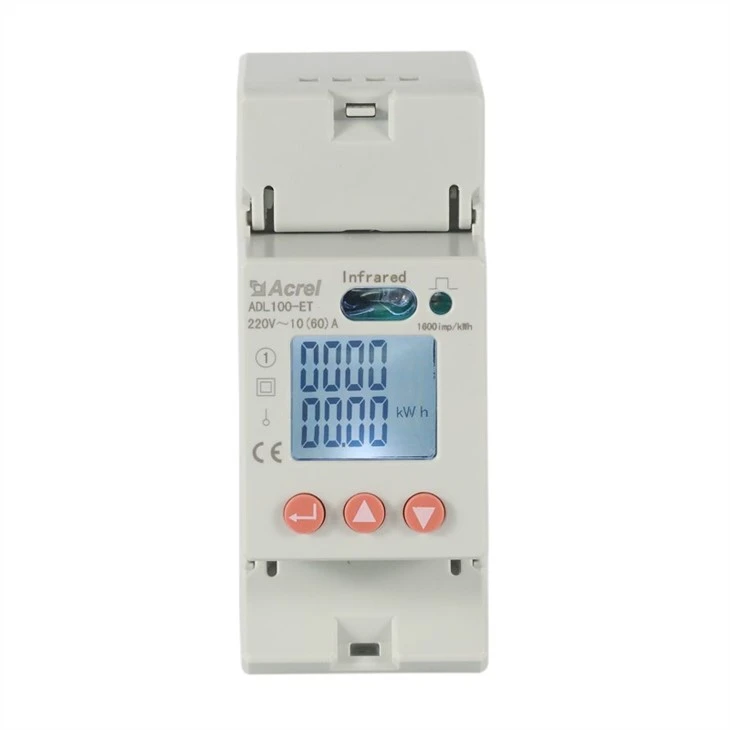

Aussehen

1.1

Parameter

Eingangsspannung	Referenzspannung	Wechselstrom 220 V
	Referenzfrequenz	50 Hz
	Stromverbrauch	<10VA
Eingangsstrom	Grundstrom	10A
	Maximaler Strom	60A
	Anlaufstrom	4 ‰Ib
	Verbrauch	<4VA (Maximum current)
Messleistung	Messgenauigkeit	1. Klasse
Messleistung	Messbereich	000000.00~999999999kWh
Uhrgenauigkeit		Fehler Kleiner oder gleich 0.5s/d
Aktiver Puls	Impulsbreite	80 % C2 % B120 MS
Aktiver Puls	Pulskonstante	1600imp/kWh,LED

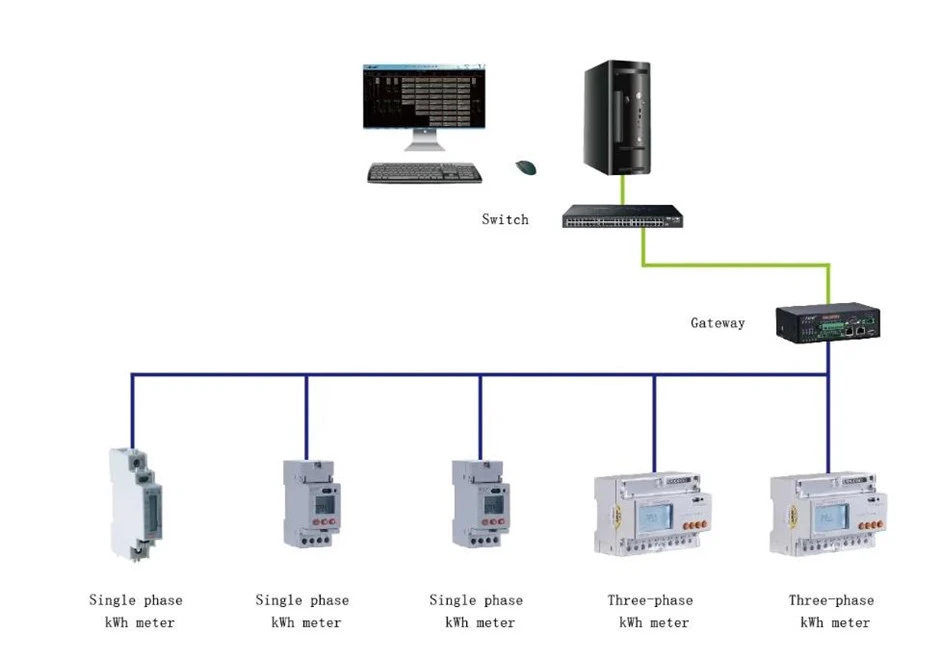

Kommunikation	Schnittstelle	RS485 (A+,B-)
	Verbindungsmodus	Geschirmte Twisted Pair-Leiter
	Protokoll	MODBUS-RTU

Funktion

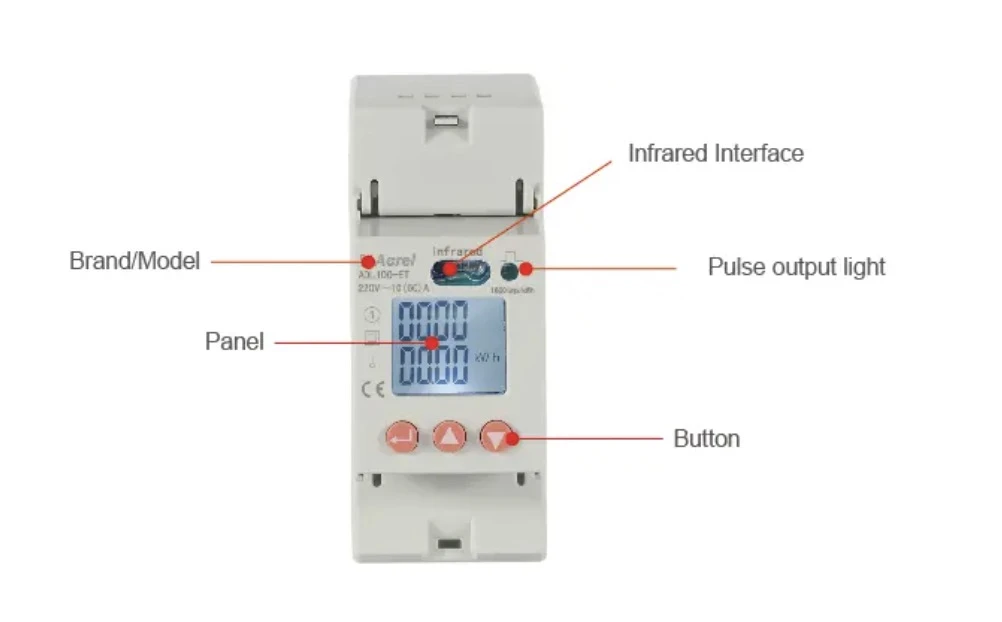

intro

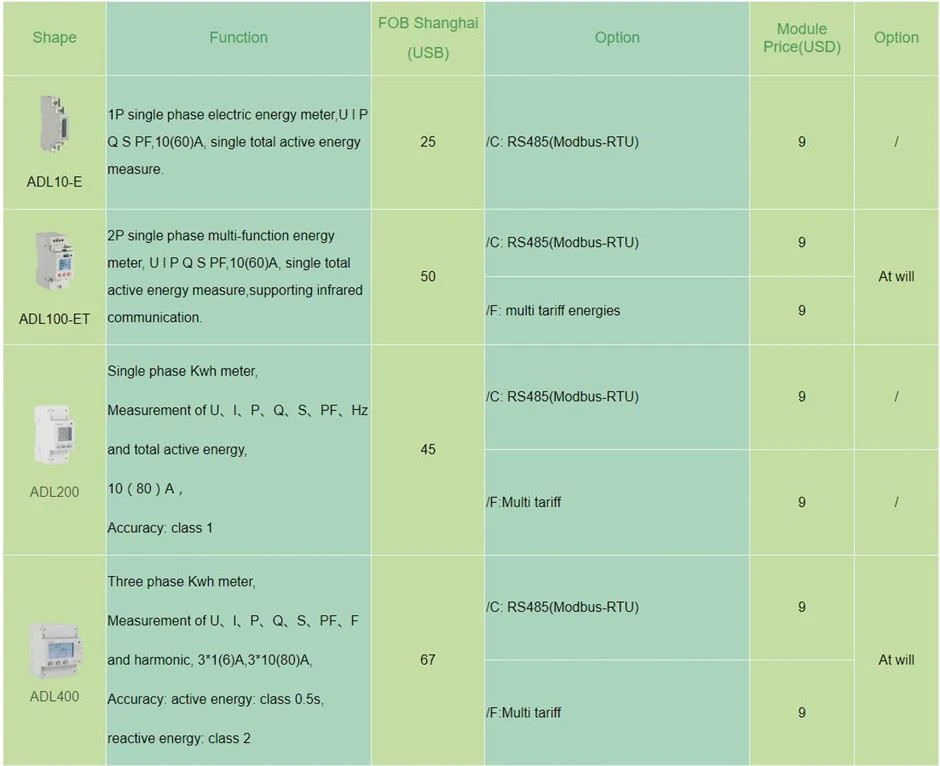

Funktion	Funktionsbeschreibung	Funktion bieten
Messung von kWh	Einphasige aktive kWh (positiv und negativ)	■
Messung elektrischer Parameter	Spannung, Strom, Wirkleistung, Blindleistung, Scheinleistung, Leistungsfaktor und Frequenz	■
LCD Anzeige	8-Bit-Sektion LCD	■
Tastenprogrammierung	3 Tasten zum Einstellen von Parametern wie Code, Adresse, Baudrate, Multitarif und Kommunikationsprotokoll	■
Impulsausgang	Wirkenergie-Impulsausgang	■

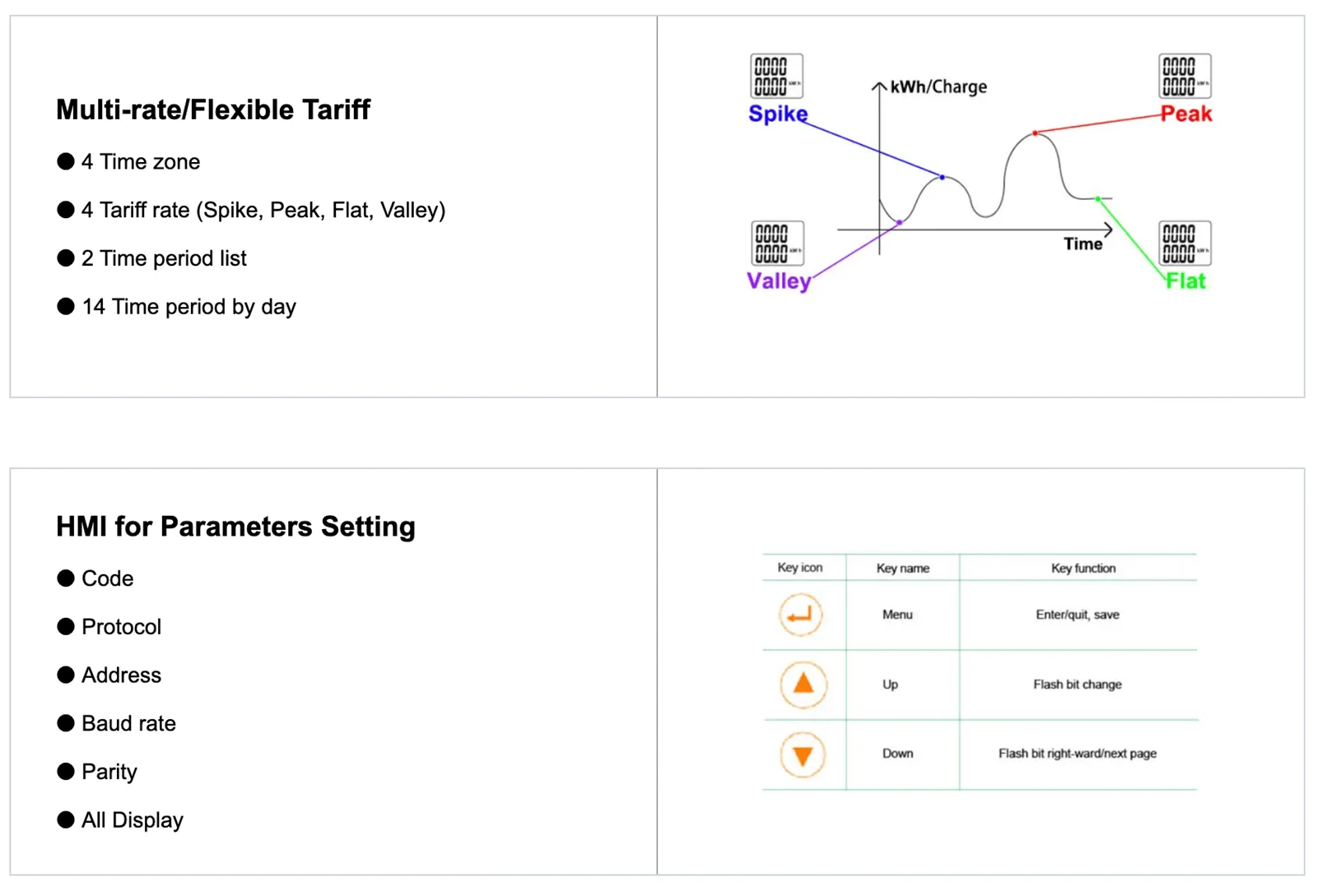

Mehrfachtarif	Anpassung von 4 Zeitzonen, 2 Zeitintervalllisten, 14 Zeitintervallen pro Tag und 4 Tarifen	□F
Kommunikation	Kommunikationsschnittstelle: RS485, Kommunikationsprotokoll: MODBUS-RTU	□C
Kommunikation	Infrarot-Kommunikation	■

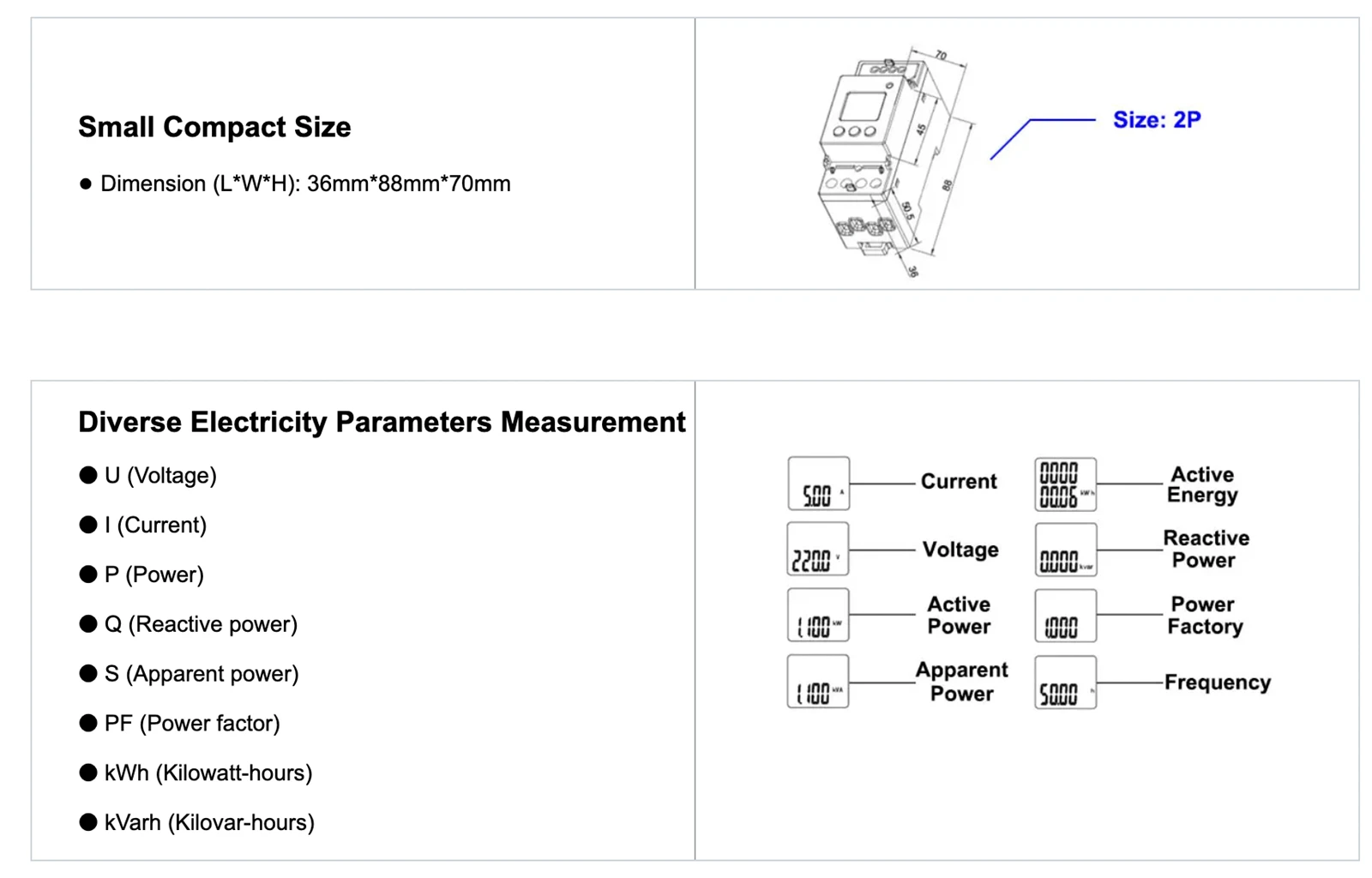

function-min

function2-min

Maße

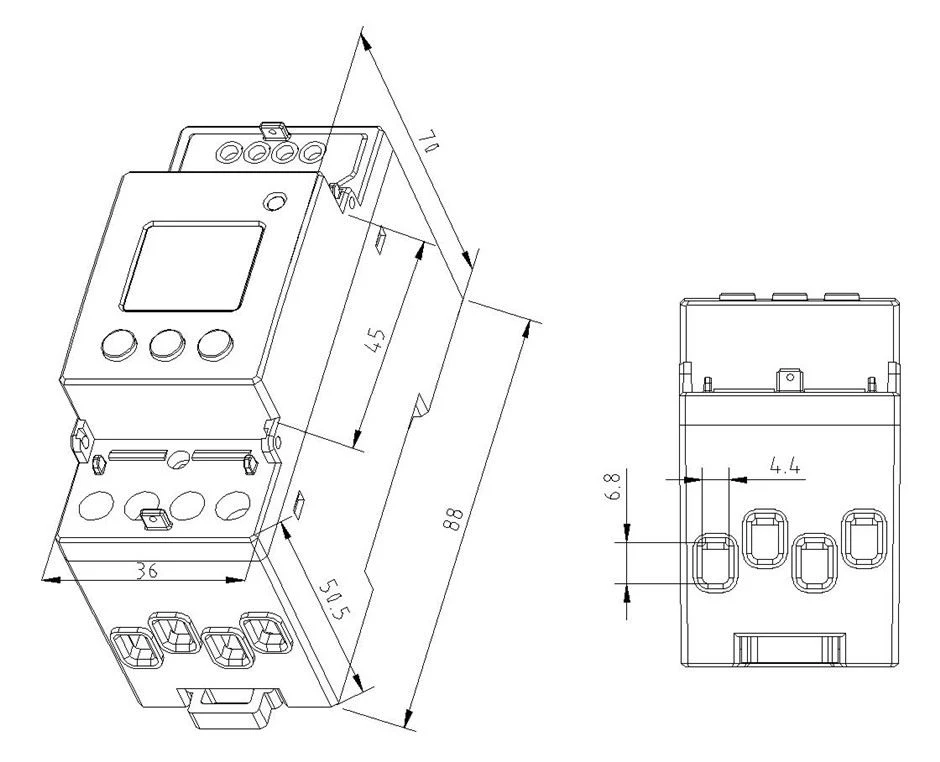

1.2_

Geräteabmessungen

Hinweis: Das Drehmoment sollte nicht größer als 4,0N·m sein.

1.3

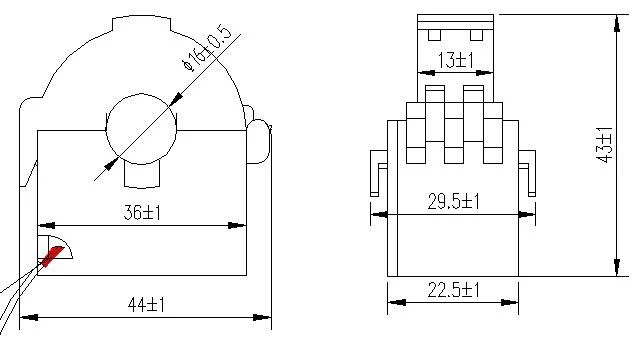

Externe Transformatorabmessungen

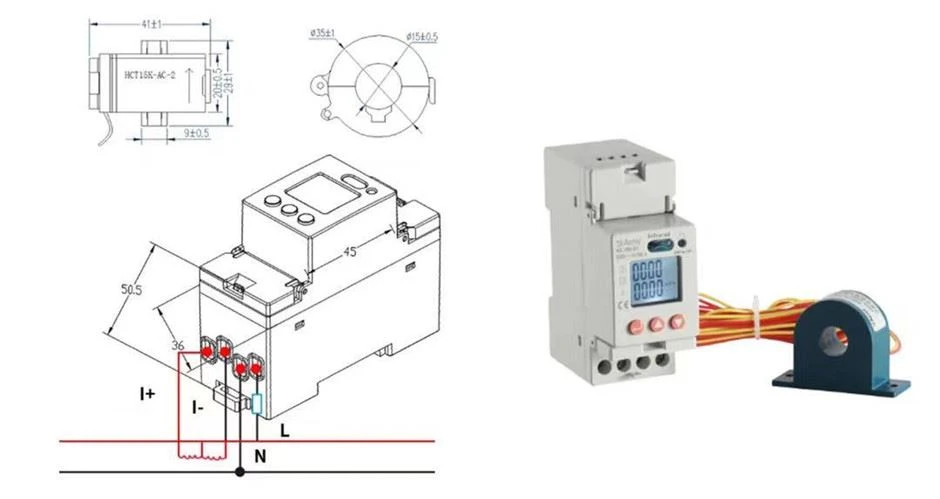

Verdrahtung

1.4_

1.5

10(60)A

Der einphasige Stromzähler ADL100 verwendet die Direktanschlussmethode. Bitte achten Sie beim Verdrahten auf die Richtung von Eingang und Ausgang und schrauben Sie die Schrauben fest, um Fehlfunktionen des Zählers zu vermeiden.
