Produktbeschreibung

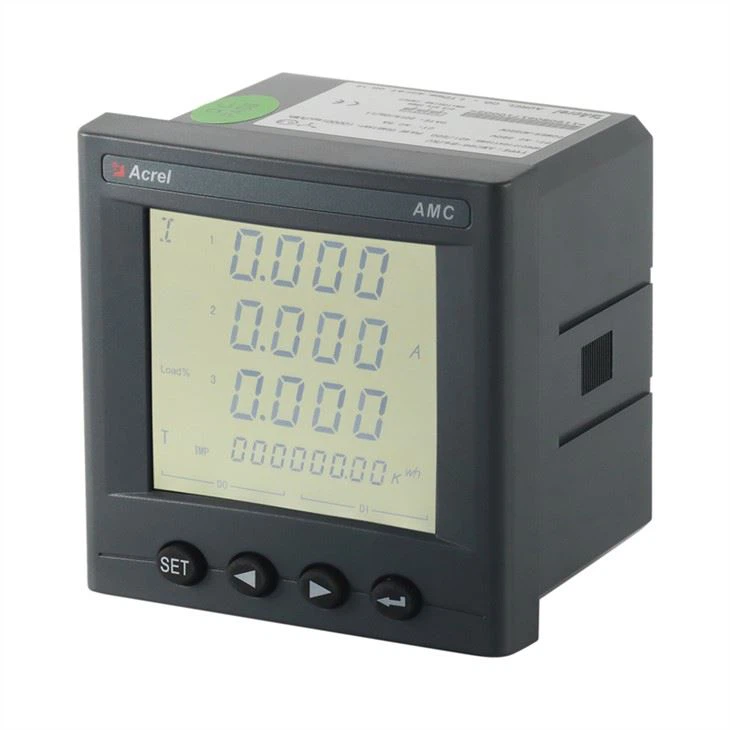

Das dreiphasige AC-Leistungsmessgerät der AMC-Serie von Acrel, ein intelligentes Stromerfassungs- und Überwachungsgerät, ist ein intelligentes Messgerät, das für die Leistungsüberwachungsanforderungen von Stromversorgungssystemen, Industrie- und Bergbauunternehmen, Versorgungsunternehmen und intelligenten Gebäuden entwickelt wurde. Es integriert die Messung von Leistungsparametern (wie einphasiger oder dreiphasiger Strom, Spannung und Wirkleistung). Leistung, Blindleistung, Scheinleistung, Frequenz, Leistungsfaktor) und Leistungsüberwachung und Bewertungsmanagement.

Gleichzeitig verfügt es über eine Vielzahl von Peripherieschnittstellenfunktionen, aus denen Benutzer wählen können: Mit der RS485-Kommunikationsschnittstelle kann das MODBUS-RTU-Protokoll die Anforderungen des Kommunikationsnetzwerkmanagements erfüllen; 4-20 mA Analogausgang kann gemessenen elektrischen Parametern entsprechen, DCS erfüllen Solche Schnittstellenanforderungen; mit Schaltereingang und Relaisausgang kann die Funktion von" realisieren; Fernsignal" und"Fernbedienung" des Leistungsschalters.

Das Auftreten

Hochhelle LED/LCD-Anzeigeschnittstelle, Parametereinstellung und -steuerung über Tasten, ideal für Echtzeit-Leistungsüberwachungssysteme. Kann herkömmliche Leistungstransmitter und Messgeräte direkt ersetzen. Als intelligente, digitale Front-End-Erfassungskomponente findet das Instrument breite Anwendung in verschiedenen Steuerungssystemen, SCADA-Systemen und Energiemanagementsystemen.

Parameter

technische Parameter			Wert
Eingang	Verbindung		3-Phasen-3-Leiter, 3-Phasen-4-Leiter
	Frequenz		45-65Hz
	Stromspannung		Bewertung: Dreiphasig: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、 3 × 380 V/660 V (660 V) (nur Größe 96) Hinweis: Profil 72 nicht für Hochspannungsanwendungen geeignet
			Überlast: 1,2-fache Bewertung (kontinuierlich): 2-fache Bewertung für 1 Sekunde
			Leistungsaufnahme:< 0,5="">
	Strom		Bewertung: AC IA、5A
			Überlast: 1,2-fache Bewertung (kontinuierlich); 10-fache Bewertung für 1 Sekunde
			Leistungsaufnahme:< 0,5="">
Ausgabe	Elektrische Energie		Ausgangsmodus: Optokoppler-Impuls mit offenem Kollektor
			Impulskonstante: 10000 Imp/kWh (einstellbar)，siehe Schaltplan für Details；
	Kommunikation		RS485-Anschluss, Modbus-RTU-Protokoll, DLT645-Protokoll (Versionen 07 und 97)， Baudrate 1200 ~ 38400
Funktion	Schalteingang		Trockenkontakteingang, eingebautes Netzteil;
	Schaltausgang		Ausgangsmodus: Relais-Schließerkontaktausgang
			Kontaktkapazität: AC 250 V/3 A、 DC 30 V/3 A
	Analogausgang		1-5 V, 4 - 20 mA
Genauigkeitsklasse			Frequenz: 0,05 Hz, Strom, Spannung: 0,2 Klasse, Blindleistung: l 0,0 Klasse, elektrische Blindenergie: l 0,0 Klasse, aktiv Leistung: 0,5 Klasse, aktive elektrische Energie: 0,5 Klasse, 2-31. Harmonische Messung: ± 1%
Stromversorgung			Wechselstrom 85-265 V Gleichstrom 100 V-350 V	Stromverbrauch ≤ 10 VA
Sicherheit	Netzfrequenz-Stehspannung		Zwischen Stromversorgung//Schaltausgang//Stromeingang//Spannungseingang und Übertragung//Kommunikation //Impulsausgang//Schalteingang AC 2 kV 1min; Zwischen Stromversorgung、Schaltausgang、Stromeingang、Spannungseingang AC 2 kV 1min; Zwischen Übertragung, Kommunikation, Impulsausgang, Schalteingang AC 1kV 1min;
	Isolierung Widerstand		Eingang, Ausgang zum Maschinengehäuse>100 MΩ
Umfeld		Temperatur	Arbeit: -25°C~+65°C Lagerung: -40°C ~+80°C
		Feuchtigkeit	≤93%RH Nicht kondensierend
		Höhe	≤2500m

Bedienungsanleitung

Funktion	Bedienungsanleitung	Funktion bietet
Messung von kWh	Aktive kWh (positiv und negativ)	■
	BlindkWh (positiv u Negativ)	■
	A. B, C Split-Phase positiv aktiv Energie	■
Messung von elektrischen Parametern	U、I	■
Messung von elektrischen Parametern	P, Q, S, PF, F	■
Messung von Harmonien	2~31ST Spannung und Strom harmonisch	£
LCD Bildschirm	12-Bit-LCD-Anzeige, Hintergrundlicht	■
Taste Programmierung	4 Schlüssel zur Kommunikation und Set Parameter	■
Impulsausgang	Aktiver Impulsausgang	■
Analog Analogausgang	2DI2DO	■
Kommunikation	Kommunikationsschnittstelle: RS485, Kommunikationsprotokoll: MODBUS-RTU	■
SOE	Ereignisaufzeichnung	£

( ■ innerhalb £ optional )

Maße

Umriss	Frontplattengröße		Gehäusegröße			Ausschnittgröße
Umriss	Breite	Höhe	Breite	Höhe	Tiefe	Breite	Höhe
72 Quadrat	75	75	66.5	66.5	94.3	67	67
96 Quadrat	96	96	90	90	77.8	92	92
