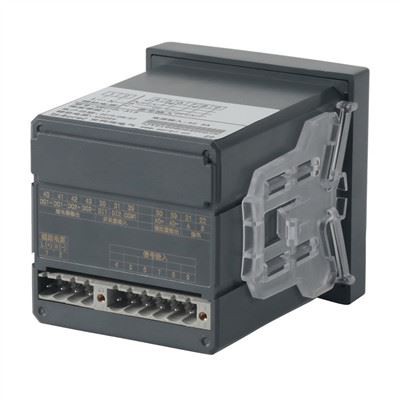

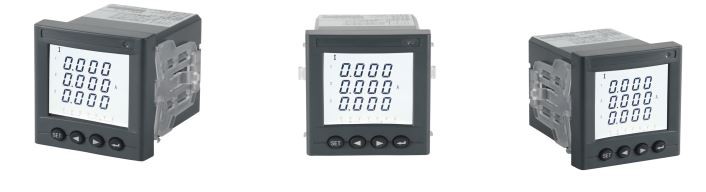

Dreiphasen-Amperemeter

Die programmierbaren intelligenten Messgeräte der AMC-Serie, die die AC-Sampling-Technologie verwenden, können direkt oder indirekt die elektrische Spannung und den Strom eines einphasigen oder dreiphasigen Netzes messen. Es kann zur lokalen Anzeige und zum Anschluss industrieller Steuerungsgeräte zu Messsteuerungssystemen verwendet werden.

Diese Zählerserie verfügt über einen RS-485-Anschluss und verwendet das Modbus-RTU-Protokoll. Analogausgang, Alarmausgang, Schaltein-/ausgang wählbar. Basierend auf verschiedenen Anforderungen können durch Drücken der Tasten die Parameter für Verhältnis, Alarm, Kommunikation usw. geändert werden.

Technische Parameter		Wert
Eingang	Nennwert	Spannung: AC 100 V, 220 V oder 380 V; Strom: AC 1A oder 5A
	Überlast	Spannung: 1,2-facher Nennwert (kontinuierlich); 2-facher Nennwert /1 Sekunde Strom: 1,2-facher Nennwert (kontinuierlich); 10-facher Nennwert / 1 Sekunde
	Frequenz	45Hz～65Hz
	Energieverbrauch	& lt;0,5VA
Genauigkeitsklasse		Klasse 0,5
Funktion	Anzeige	LED oder LCD
	Kommunikation	RS485 (Modbus-RTU)
	Alarm	1-Kanal-Passivrelais, Kontaktkapazität 3 A/30 VDC, 3 A/250 VAC, Wird für hohe, niedrige, Ungleichgewichtsalarme usw. verwendet.
	Analogausgang	DC 4-20mA (Bürde<>
Schalten	Eingang	4-Kanal- oder 2-Kanal-Trockenkontakteingang, integriertes Netzteil
	Ausgabe	2-Kanal-Schaltausgang, NO-Relaiskontakt, Leistung: 3A/30VDC,3A/250VAC
Hilfsversorgung	Spannungsbereich	Wechselstrom/Gleichstrom 85~265 V
	Energieverbrauch	& lt;5VA
	Isolationswiderstand	≥100MΩ
Umfeld	Temperatur	Betrieb: -10℃～+55℃Lagerung: -25°C ~+70°C
	Feuchtigkeit	≤95 % RH, keine Kondensation, ohne korrosive Gase
	Höhe	≤2500m

	Genauigkeit Wirkenergie: Klasse 0,5 Hilfsstromversorgung Wechselstrom 220 V Verbrauch Strom: Leistungsaufnahme< 0,5=""> Hilfsstromversorgung: Stromverbrauch ≤ 5 VA
Installation Tafel montiert Abmessung (L*B*H) Plattengröße (L × B): 75 * 75 mm Ausschnitt (L × B): 67 * 67 mm Gehäuse (L×B×H): 66*66*94,3mm Relais schalten Gleichstrom 30 V/3 A Wechselstrom 220 V/3 A Anlaufstrom 0.3%

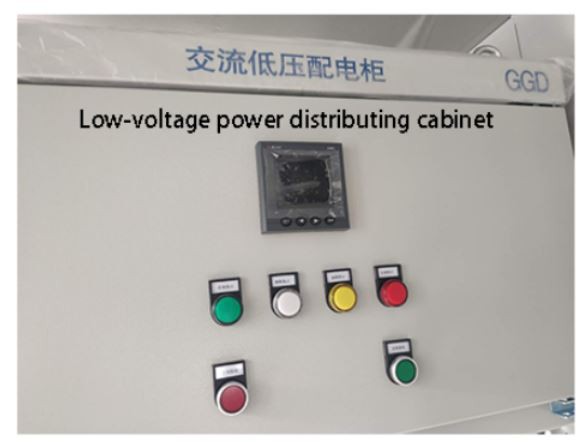

1) Löcher in Verteilerschränke bohren;

2) Nehmen Sie das Messgerät und die Schnalle heraus;

3) Das Messgerät wird von vorne in das Montageloch eingesetzt, wie in Abbildung 2 gezeigt;

4) Setzen Sie die Schnalle ein und befestigen Sie das Messgerät, wie in Abbildung 3 gezeigt.
