Beschreibung
Acrel Wireless Three Phase Energy Meter wird hauptsächlich verwendet, um drei Phasen der Wirkenergie in Niederspannungsnetzen zu messen. Dieser drahtlose Energiezähler bietet Vorteile wie kompakte Größe, hohe Präzision und umfangreiche Funktionen. Entsprechend unterschiedlichen Anforderungen.
Es gibt viele Kommunikationsfunktionen wie RS485-Kommunikation, 2G, NB, 4G, WiFi, die den neuen Stromabtastmodus mit einem externen Transformator hinzufügen. Es kann flexibel im Verteilerkasten installiert werden, um die Anforderungen für die Messung der elektrischen Energie, die Betriebs- und Wartungsüberwachung oder die Leistungsüberwachung für verschiedene Regionen und verschiedene Lasten zu erfüllen.

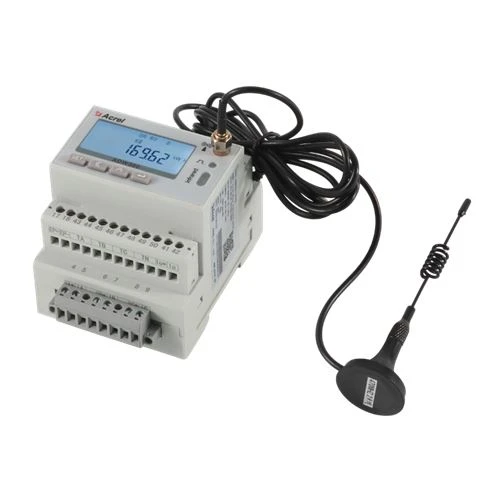

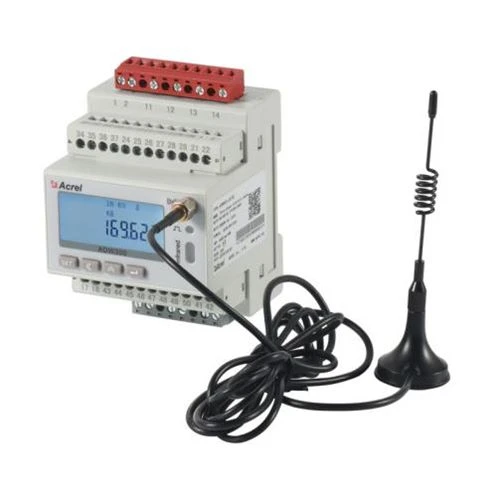

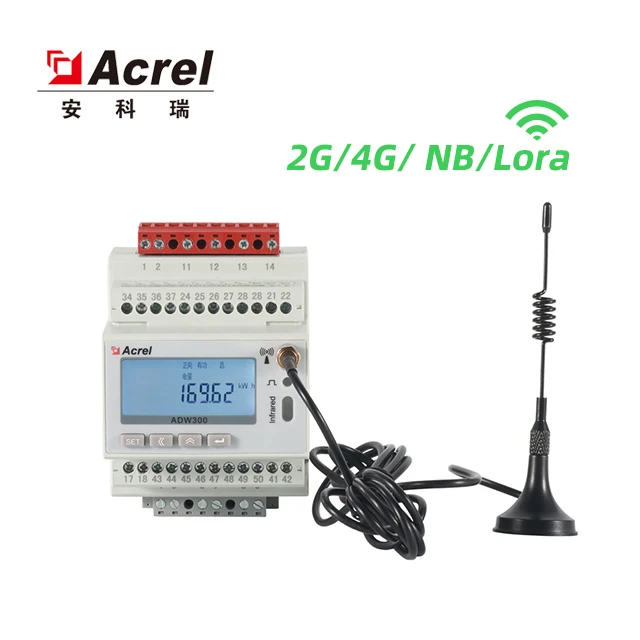

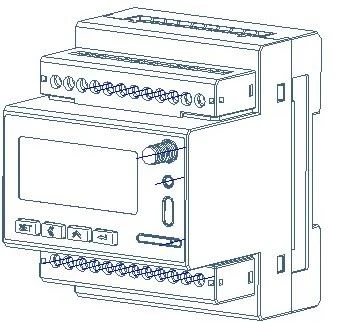

Aussehen
 |  |  |
Mit dem Aufkommen von Low-Power-Wide-Area-Networking-Technologien (LPWAN) wie Acrels LoRa-Geräten und dem offenen LoRaWAN-Protokoll erweisen sich neue intelligente Stromzählerlösungen als überzeugende Alternative zu anderen Konnektivitätsoptionen sowohl für das Internet der Dinge (IoT ) Netze und Smart-Grid-Anwendungen. Lora/LoRaWAN-Energiezähler ermöglichen die Erfassung von Energiezählerständen und übertragen Daten über mehrere Kilometer zur Aggregation.
Parameter
Spannungseingang | Nennspannung | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Bezug Frequenz | 50Hz | |
Verbrauch | <0.5va(each> | |
Stromeingang | Eingangsstrom | 3×1(6)A; 3×1(6)A (ADW300W), 3×20(100)A (ADW300W) |
Strom starten | 1‰Ib (Klasse0.5S), 4‰Ib(Klasse1) | |
Verbrauch | <1va(each> | |
Hilfsstrom | Energieversorgung | AC85~265V |
| Energieverbrauch | <> | |
Messleistung | Standard | IEC62053-22:2003, IEC62053-21:2003 |
Aktive Energie Richtigkeit | Klasse0.5S (ADW300), Klasse1 (ADW300W) | |
Temperatur Richtigkeit | ±2 Grad | |
Impuls | Impulsbreite | 80 ± 20 ms |
Pulskonstante | 6400 Imp/kWh, 400 Imp/kWh | |
Kommunikation | Kabellos | Übertragung auf 470 MHz und maximale Entfernung im Freien beträgt 1 km; 2G; Hinweis: 4G |
Infrarot Kommunikation | Die konstante Baudrate beträgt 1200 | |
Schnittstelle | RS485(A,B) | |
Verbindungsmodus | Abgeschirmte Twisted-Pair-Leiter | |
Protokoll | MODBUS-RTU |
Bedienungsanleitung
Funktion | Bedienungsanleitung | Funktion bereitstellen |
Anzeigemodus | LCD | ■ |
Energiemessung | Aktive kWh (positiv und negativ), Quadrant reaktiv Macht Energie | ■ |
Elektrische Messung | U,I,P,Q,S,PF,F | ■ |
Harmonische Funktion | THDv,Harmonikon 2.-31st | ■ |
Impulsausgang | Aktiver Impulsausgang | ■ |
Grad der dreiphasigen Unsymmetrie | Spannungsunsymmetrie, Stromunsymmetrie | ■ |
Temperatur messung | Die Temperatur von A/B/C/N (alternative Konfiguration: T) | □ |
DI/DO | 4DI,2DO（Alternative Konfiguration: K） | □ |
Nach Strom | Einweg nach Strom (Alternative Konfiguration: L) | □ |
LED-Anzeige | Puls-LED-Anzeige | ■ |
Externer Stromwandler | Externer offener Stromwandler (Alternative Figur: W) | □ |
Elektrischer Parameter | Unterspannung, Unterstrom, Überstrom, Unterlast usw | ■ |
Kommunikation | Infrarot-Kommunikation | ■ |
RS485 (Alternative Konfiguration: C) | □ | |
Drahtlose Übertragung auf 470MHz (Alternative Figur: LR) | □ | |
GPRS (Alternative Konfiguration: 2G) | □ | |
NB-IOT (Alternative Konfiguration: NB) | □ | |
4G (Alternative Konfiguration: 4G) | □ |
( ■ innerhalb von □ optional )
Maße
Dimension des Differenzstromwandlers
Spezifikationen | AktuelleBewertung | Innendurchmesser Φmm | Außendurchmesser Φmm | Gewicht |
AKH-0.66L45 | 16-100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100-250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250-400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400-800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800-1500A | 200 | 240 | 1.94 |

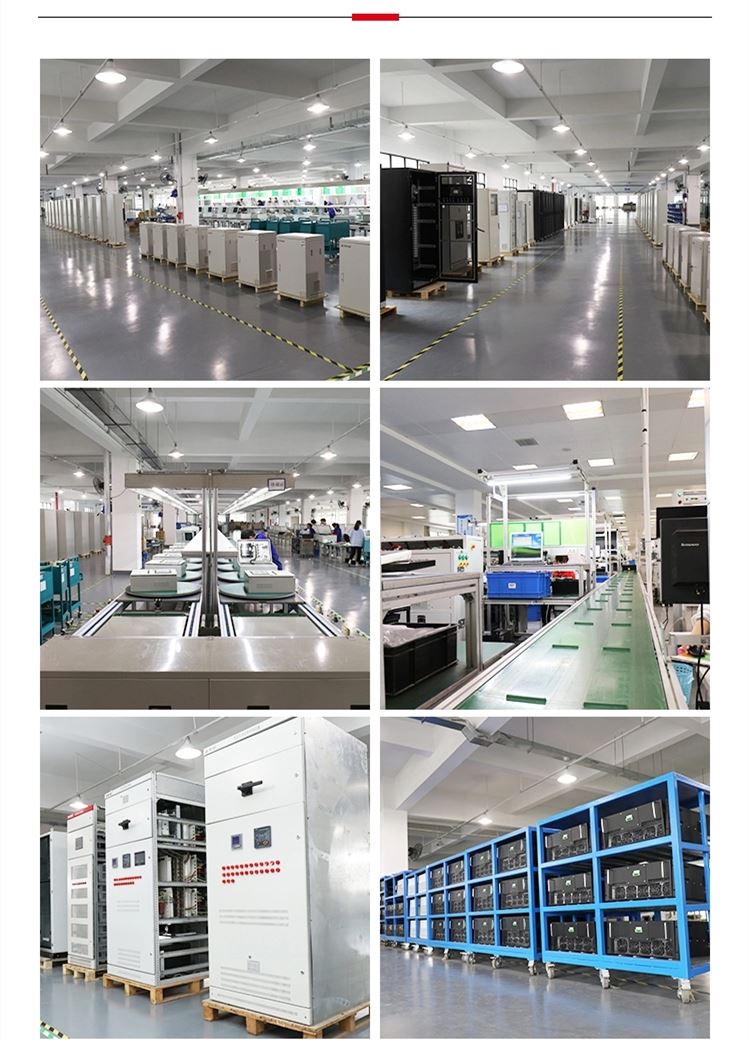

Professionelle technische Unterstützung und Verarbeitungsmaschinen

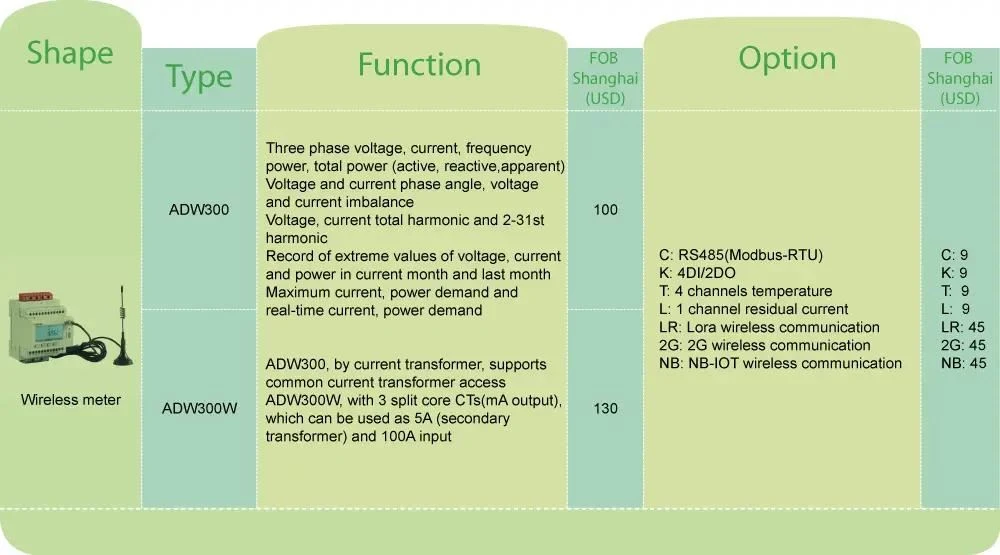

Zitat
(Kontaktieren Sie uns, um den Preis der WiFi / 4G-Version zu erfahren)
