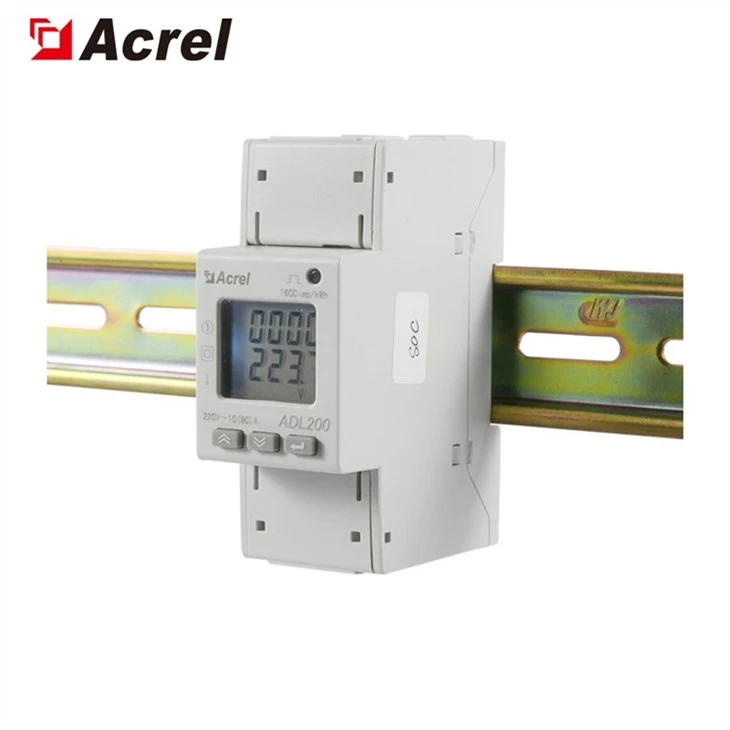

Beschreibung

Acrel Din Rail Single Phase AC Energy Meter wurde für Stromversorgungssysteme, Industrie- und Bergbauunternehmen und Versorgungsunternehmen entwickelt, um den Stromverbrauch zu berechnen und den Strombedarf zu steuern. Es zeichnet sich durch hohe Präzision, geringe Größe und einfache Installation aus. Es integriert die Messung aller elektrischen Parameter mit der umfassenden Stromzählung.

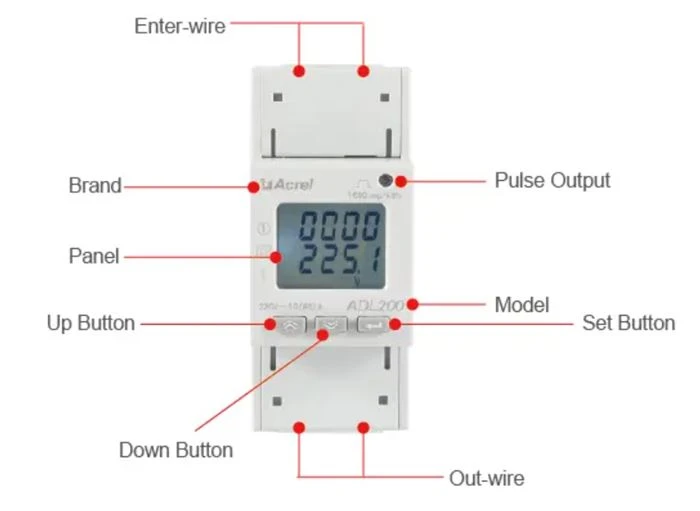

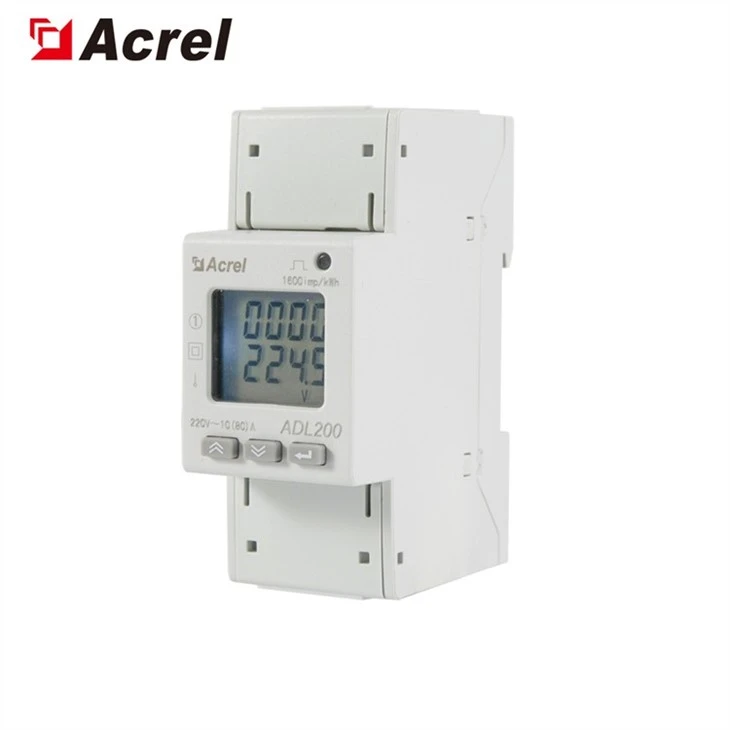

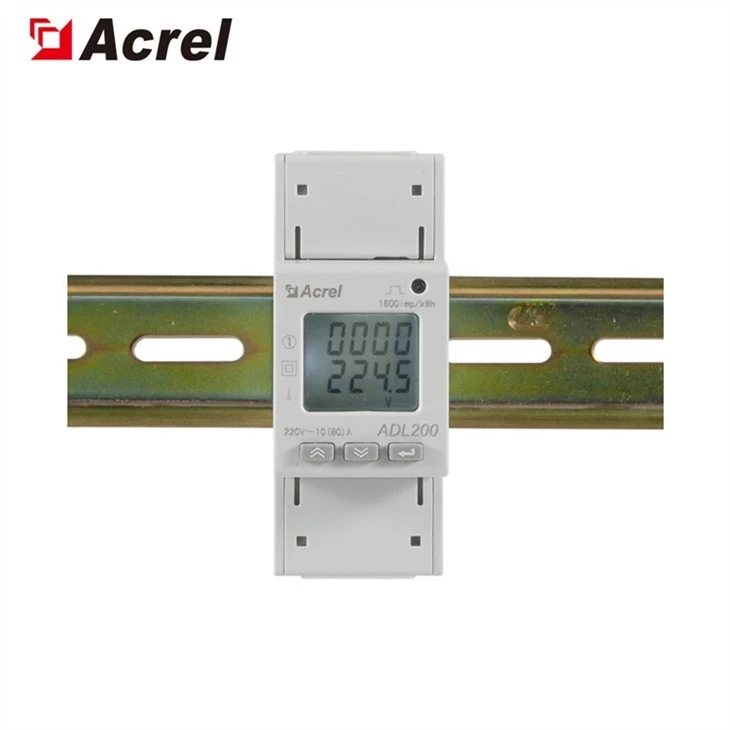

Aussehen

Parameter

Eingangsspannung	Bezug Stromspannung	AC220V
	Bezug Frequenz	50Hz
	Leistung Verbrauch	<>
Eingangsstrom	Grundstrom	10A
	Maximal aktuell	80A
	Beginnend aktuell	4‰Ib
	Verbrauch	<>
Messleistung	Genauigkeit der Messung	1Klasse
Messleistung	Messbereich	000000.00 ~ 99999999 kWh
Genauigkeit der Uhr	Fehler Kleiner als oder gleich 0,5 s/d
Aktiver Puls	Impulsbreite	80 ± 20 ms
Aktiver Puls	Pulskonstante	1000Imp/kWh
Kommunikation	Schnittstelle	RS485 (A plus, B-)
	Verbindung Modus	Abgeschirmte Twisted-Pair-Leiter
	Protokoll	MODBUS-RTU
Funktion	Bedienungsanleitung	Funktion bereitstellen
Messung von kWh	Einphasige aktive kWh (positiv und negativ), 3 Monate historische Energiedaten eingefroren	■
Messung elektrischer Parameter	Spannung, Strom, Wirkleistung, Blindleistung, Scheinleistung, Leistungsfaktor und Frequenz	■
LCD Bildschirm	8-Bit-LCD-Anzeige	■
Tastenprogrammierung	3 Tasten zum Einstellen von Parametern wie Code, Adresse, Baudrate, Mehrtarif und Kommunikationsprotokoll	■
Impulsausgang	Wirkenergie-Impulsausgang	■
Mehrtarif	4 Zeitzonen, 2 Zeitintervalllisten, 14 Zeitintervalle pro Tag und 4 Tarife anpassen	□
Kommunikation	Kommunikationsschnittstelle: RS485, Kommunikationsprotokoll:MODBUS-RTU	■

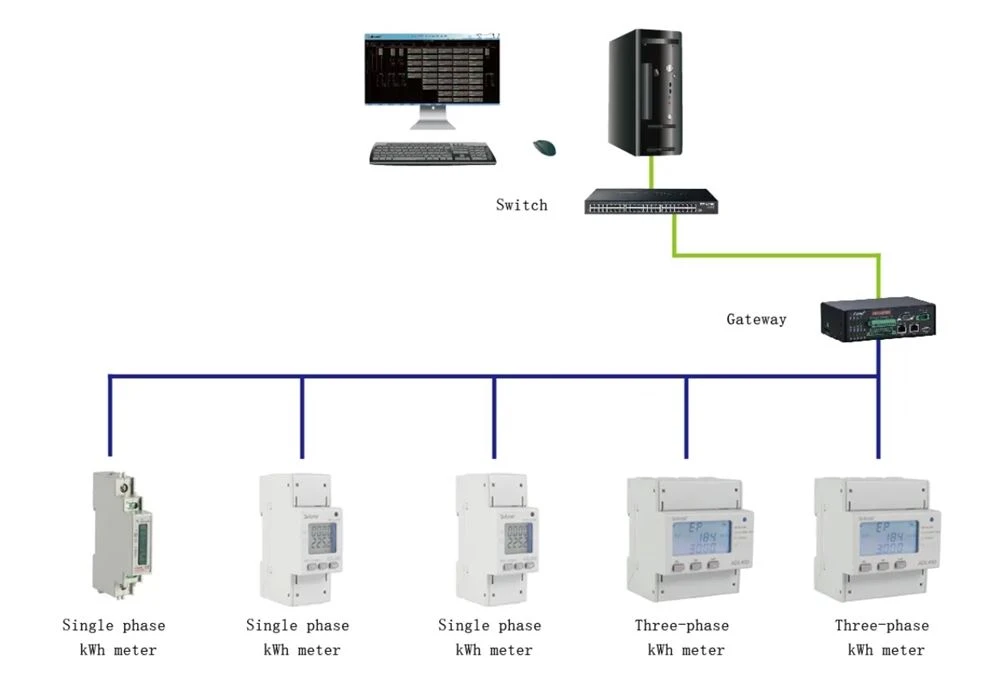

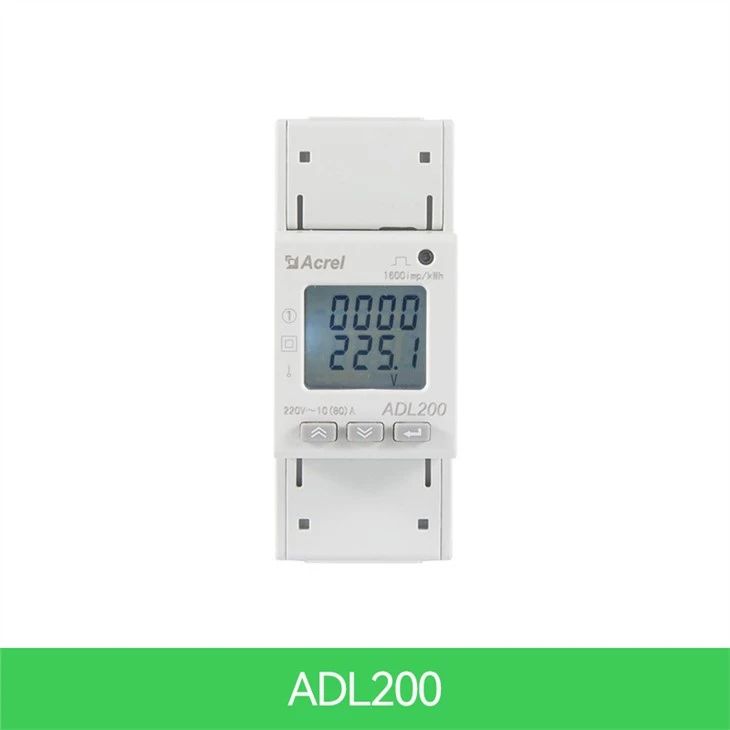

Unser Einphasen-Leistungsmesser könnte die gesamte aktive kWh testen und Spannung, Strom, Leistung und andere elektrische Parameter messen, auch mit optionaler Funktion RS485 Modbus RTU. Es ist bequem, die elektrische Energie zu überwachen, zu sammeln und zu verwalten. Es ist mit einem RS485-Kommunikationsanschluss ausgestattet und an MODBUS-RTU angepasst. ADL kann in allen Arten von Steuerungssystemen, SCADA-Systemen und Energiemanagementsystemen verwendet werden.

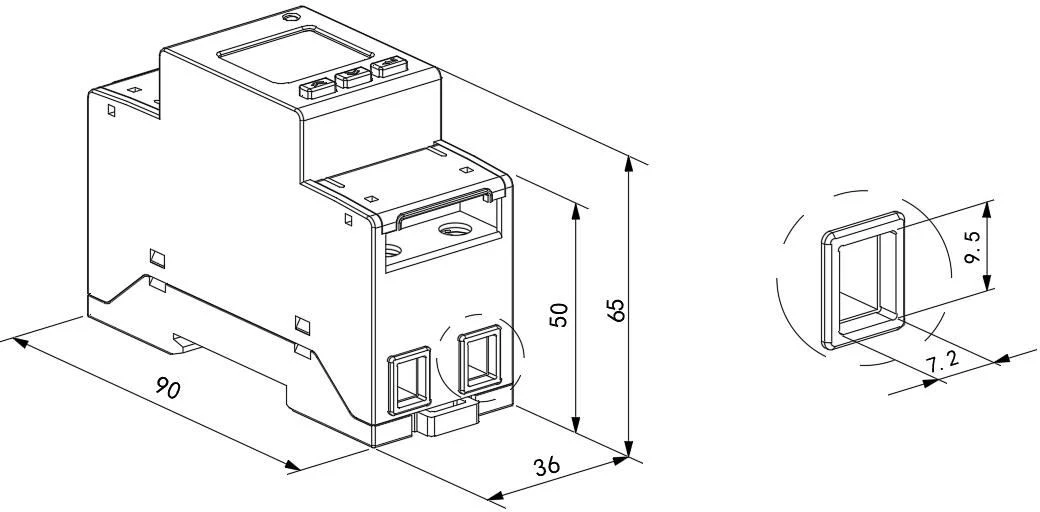

Maße

Ausfall der Hilfsenergie

●Fehlerverhalten: Der Energiezähler blinkt und leuchtet nach dem Einschalten nicht auf.

●Fehlerbehebung:

1. Prüfen Sie, ob die Verdrahtung der Hilfsspannungsversorgung stimmig ist

den Schaltplan des Instruments und ob die Verkabelung locker ist oder abfällt;

2. Messen Sie mit einem Multimeter, ob der Eingangsspannungswert der Hilfsstromversorgung innerhalb des normalen Betriebsspannungsbereichs des Instruments liegt.

Signaleingangsfehler

●Fehlerleistung: Nachdem der Energiezähler eingeschaltet wurde, ist die angezeigte Leistung oder Energiezählung nicht genau.

●Fehlerbehebung:

1. Schalten Sie die Anzeigeschnittstelle des Energiezählers auf die Leistungsschnittstelle (aktiv P, Leistungsfaktor λ) um, prüfen Sie, ob die Leistungsanzeige negativ ist und ob der Leistungsfaktor dazwischen liegt

0.9-0.95, und prüfen Sie dann, ob Eingang und Ausgang der aktuellen Signalleitung vertauscht sind (d. h. die ankommende Leitung des Stroms muss mit dem ankommenden Ende des Instruments übereinstimmen). , Und im Einklang mit der Verkabelung auf dem Energiezähler.

Kommunikationsfehler

●Fehlerleistung: Nachdem der Energiezähler eingeschaltet wurde, kann er nicht normal mit dem Host-Computer kommunizieren.

●Fehlerbehebung:

1. Der Spannungswert zwischen dem Kommunikationsausgang A und B des Messgeräts sollte zwischen plus (4,4-4,5)V liegen;

2. Überprüfen Sie, ob die Kommunikationsverdrahtungsmethode gemäß dem Verdrahtungsplan korrekt verdrahtet ist (d. h. der Kommunikationsanschluss A/B des Instruments sollte dem seriellen Kommunikationsanschluss A/B entsprechen).
