Beschreibung

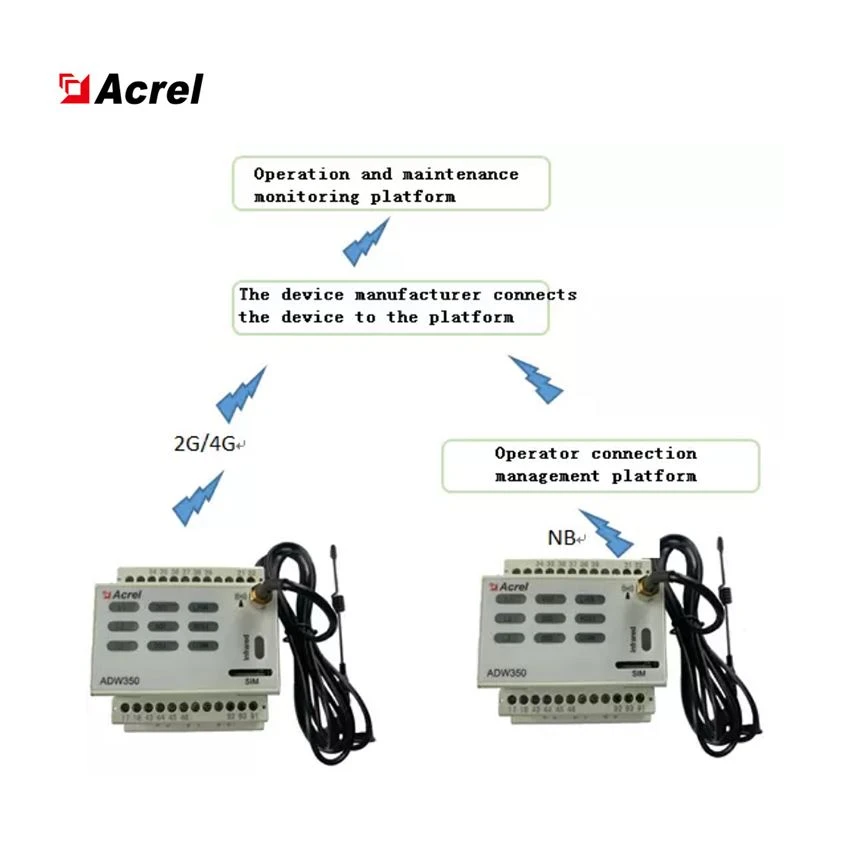

Das drahtlose Messgerät ADW350 wird hauptsächlich zur Messung von dreiphasiger Wirkenergie in Niederspannungsnetzen eingesetzt. Das Produkt bietet Vorteile wie kompakte Größe, hohe Präzision und reichhaltige Funktionen. Entsprechend den unterschiedlichen Anforderungen gibt es viele Kommunikationsfunktionen wie RS485-Kommunikation, NB, 4G, die den neuen Stromabtastmodus mit einem externen Transformator hinzufügen.

Es kann flexibel im Verteilerkasten installiert werden, um Unterpunkt elektrische Energiemessung, Betriebs- und Wartungsüberwachung oder Leistungsüberwachungsanforderungen für verschiedene Regionen und unterschiedliche Lasten zu erreichen.

Parameter

Spannungseingang	Nennspannung	Wechselstrom: 3×57.7 / 100V, 3×220 / 380V, 3×380 / 660V, 3×100V, 3×380V, 3×660V; Gleichstrom: 48V
	Referenz Frequenz	Wechselstrom: 50Hz
	Verbrauch	<0.5va (each="">
Stromeingang	Eingangsstrom	AC: 3×20(100)A Gleichspannung: 50A, 100A
Stromeingang	Verbrauch	<1va (each="">
Hilfsenergie	Stromversorgung	Wechselstrom: 85 ~ 265V Gleichspannung: 48V±20%
Hilfsenergie	Leistungsaufnahme	<>
Messleistung	Elektrischer Parameter	Klasse 0.5
Messleistung	Aktive Energie Genauigkeit	Klasse 1
	Temperaturbereich	-40 °C ~ 100 °C
	Temperatur Genauigkeit	±2°C
TUN	Kontakt-Bewertung	5A, AC250V / DC30V
Puls	Breite des Impulses	80±20ms
Puls	Pulskonstante	AC: 400imp / kWh DC: 1600imp / kWh
Kommunikation	Drahtlos	2G;NB;4G
	Infrarot Kommunikation	Die konstante Baudrate beträgt 1200
	Schnittstelle	RS485(A、B)
	Verbindungsmodus	Geschirmte verdrillte Doppelleiter
	Protokoll	MODBUS-RTU

Genauigkeit

Klasse 0.5
Messung
U, I, P, Q, S, PF, F
Harmonische Funktion

THDv, 2.-31. Platz
DI/DO
3DO

Messkanal

3 DC Kanal oder 1 AC Kanal Dreiphasig

Dimension (L * W * H)
72 * 71,5 * 92,6 mm
Installation
DIN 35 mm
Kommunikation
NB-IOT, Infrarot, 2G, 4G
Temperaturmessung
Zwei-Wege-Temperatur

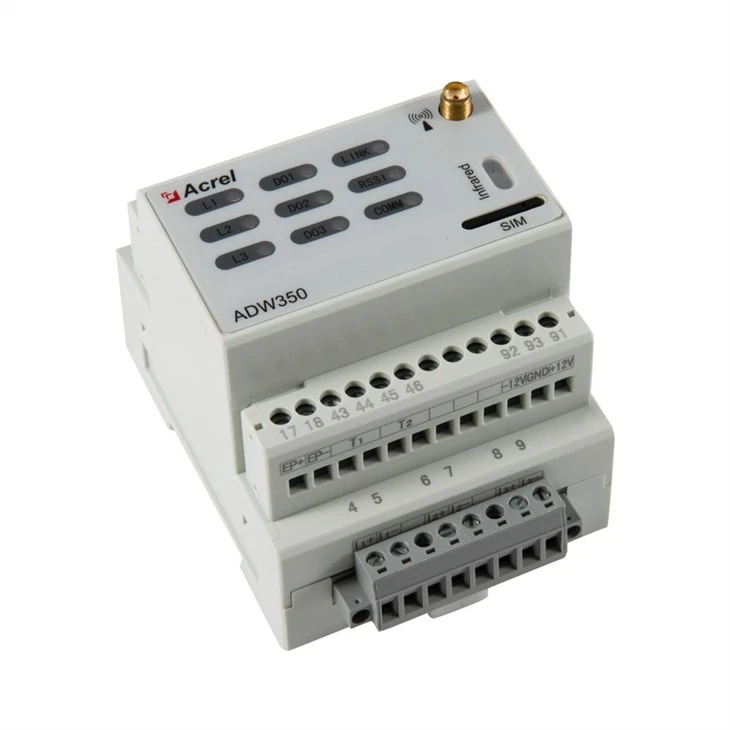

Aussehen

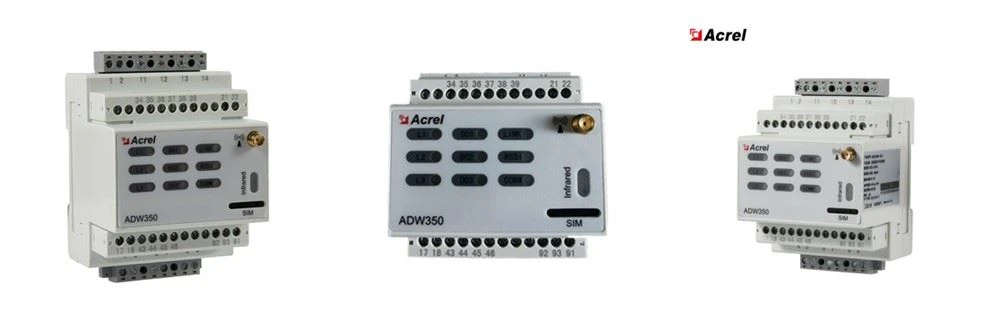

112999a_

So wählen Sie Ihren DC-Transformator aus

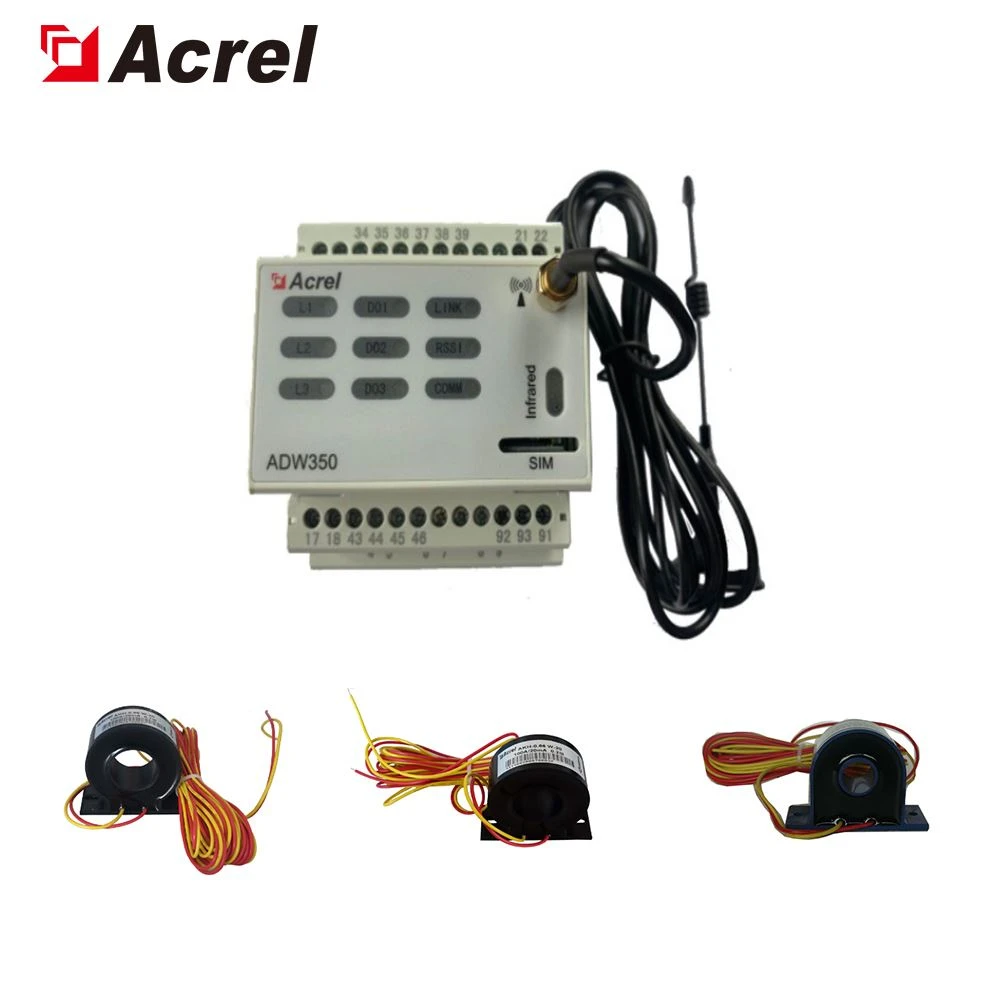

with ct ac

Der ADW350 Wireless DC Multi-Loop Din Rail Energy Meter wird hauptsächlich zur Messung von DC- oder drei AC-Wirkenergien in einem Niederspannungsnetz verwendet. Das Produkt bietet Vorteile wie kompakte Größe, hohe Präzision und reichhaltige Funktionen.

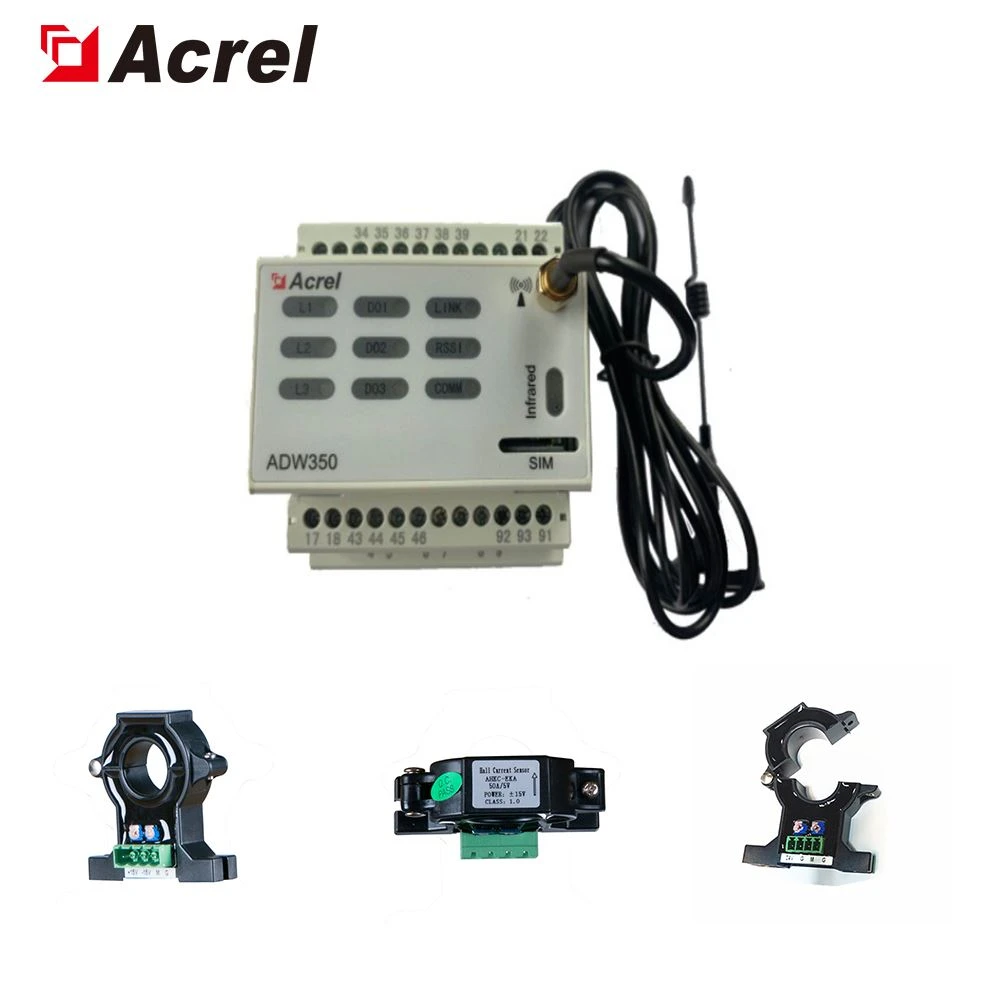

with hall dc

Entsprechend den unterschiedlichen Anforderungen gibt es viele Kommunikationsfunktionen wie RS485-Kommunikation, NB, 4G, die den neuen Stromabtastmodus mit einem externen Transformator hinzufügen.
