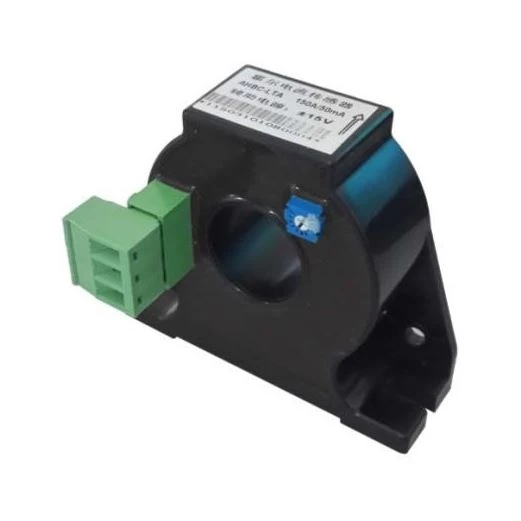

Der Hall-Stromsensor mit geschlossenem Regelkreis wird auch als magnetischer Hall-Ausgleichsstromsensor bezeichnet. Es beinhaltet die erwähnte Theorie mit der magnetischen Ausgleichstheorie. Mit anderen Worten konzentriert der ferromagnetische Feldkonzentrator das durch den Primärstrom erzeugte Magnetfeld und legt es an die Hall-Komponente an. Dann wird das von der Hall-Komponente ausgegebene Spannungssignal verstärkt und wird zum Eingang des Leistungsverstärkers. Der Offsetstromausgang fließt durch die Sekundärkompensationsspule. Das von der Sekundärspule erzeugte Magnetfeld ist dem vom Primärstrom erzeugten Feld entgegengesetzt. Auf diese Weise wird das Primärfeld kompensiert und die Hallleistung allmählich reduziert. Wenn das Primärfeld dem Sekundärfeld entspricht und der Offsetstrom stabil bleibt, handelt es sich um den magnetischen Ausgleich. Diese Schaltung besteht hauptsächlich aus einer Elektromagnetismus-Umwandlungskomponente, einem Schaltungsverstärker und einer Antriebskompensationsschaltung.
1 Erläuterung zum Typ
2 Spez. und Größe (Einheit:Millimeter)

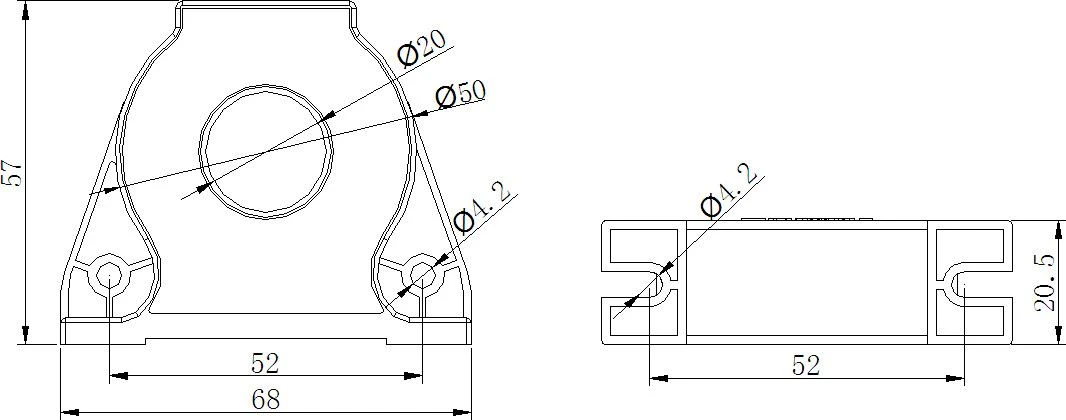

2.1 Umrissgröße von AHBC-LTA
 |  |

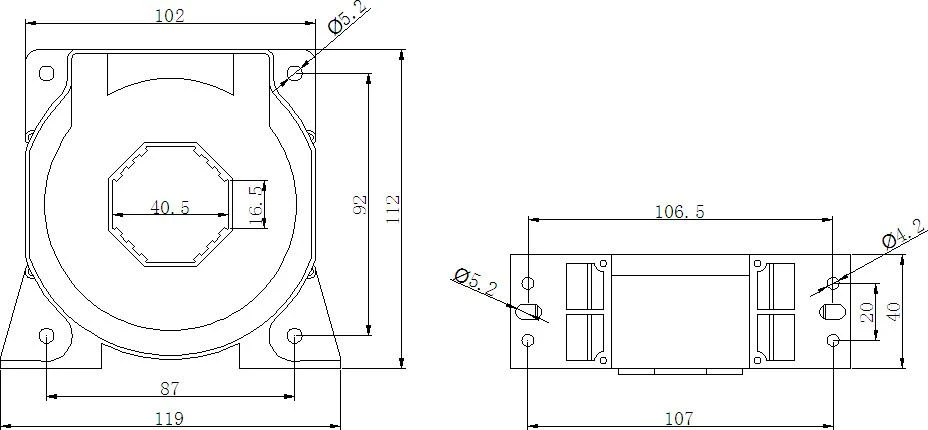

2.2 Umrissgröße von AHBC-LT1005
 |  |

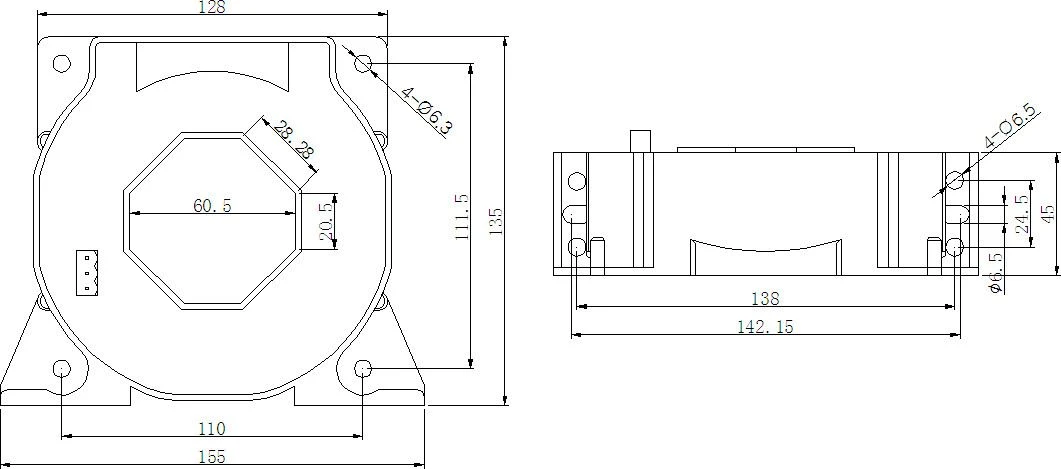

2.3 Umrissgröße von AHBC-LF
 |  |
3. Querverweistabellen von spec. -Parameter
Spezifikation | Nennstrom | Stromversorgung | Nennleistung | Messöffnung (mm) | Genauigkeitsgrad |
AHBC-LTA | 100-300A | ±15V | 50mA /100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Hinweis: AC- und DC-Eingangsstrom kann gemessen werden, bitte bei Bestellung angeben.
4. Verdrahtungsmethode
● Definition der Verdrahtungsklemmen
Hinweis: 1. Analogausgang GND muss mit Power Ground verbunden werden.
2. Bitte wählen Sie die richtige Stromflussrichtung aus.
