Produktionsbeschreibung

Hall-Stromsensoren werden hauptsächlich zum Isolieren und Umwandeln von AC-, DC-, Impuls- und anderen komplexen Signalen verwendet. Nachdem die Signalsteuerung von Stromsignalen gemäß der Hall-Effekt-Theorie umgewandelt wurde, können sie direkt von AD, DSP, SPS, sekundären Instrumenten und anderen Geräten erfasst werden.

Hall-Stromsensoren sind weit verbreitet für die Erfassung und Rückmeldung in den Bereichen Stromüberwachung, Batterieanwendung, Wechselrichter, Solarenergiemanagement, Gleichstromschrank, Gleichstrommotorantrieb, Galvanik, Schweißen, Frequenzumrichter, USV-Servosteuerungssysteme. Sie zeichnen sich durch schnelle Reaktion, einen breiten Messbereich, hohe Präzision, starke Überlastfähigkeit, gute Linearität und hervorragende Entstörungsleistung aus.

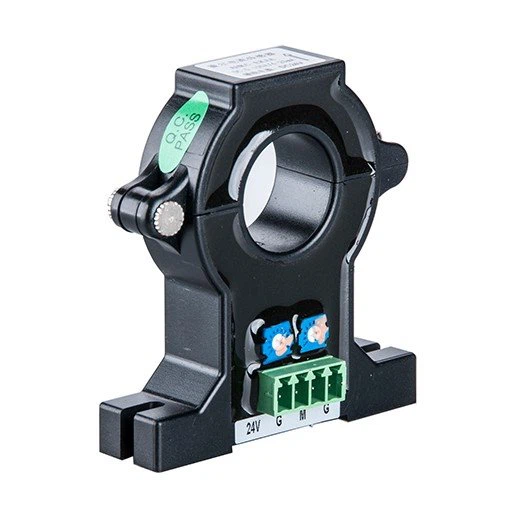

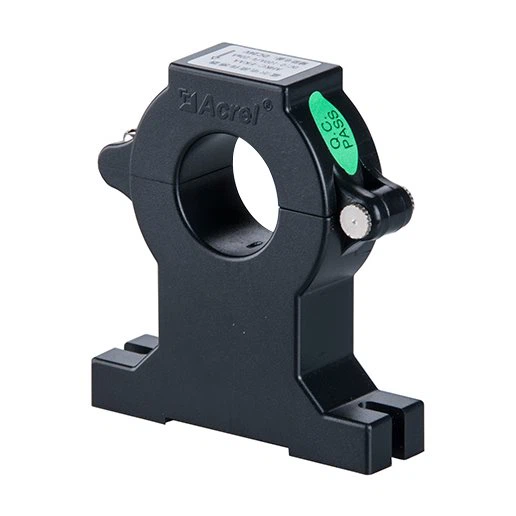

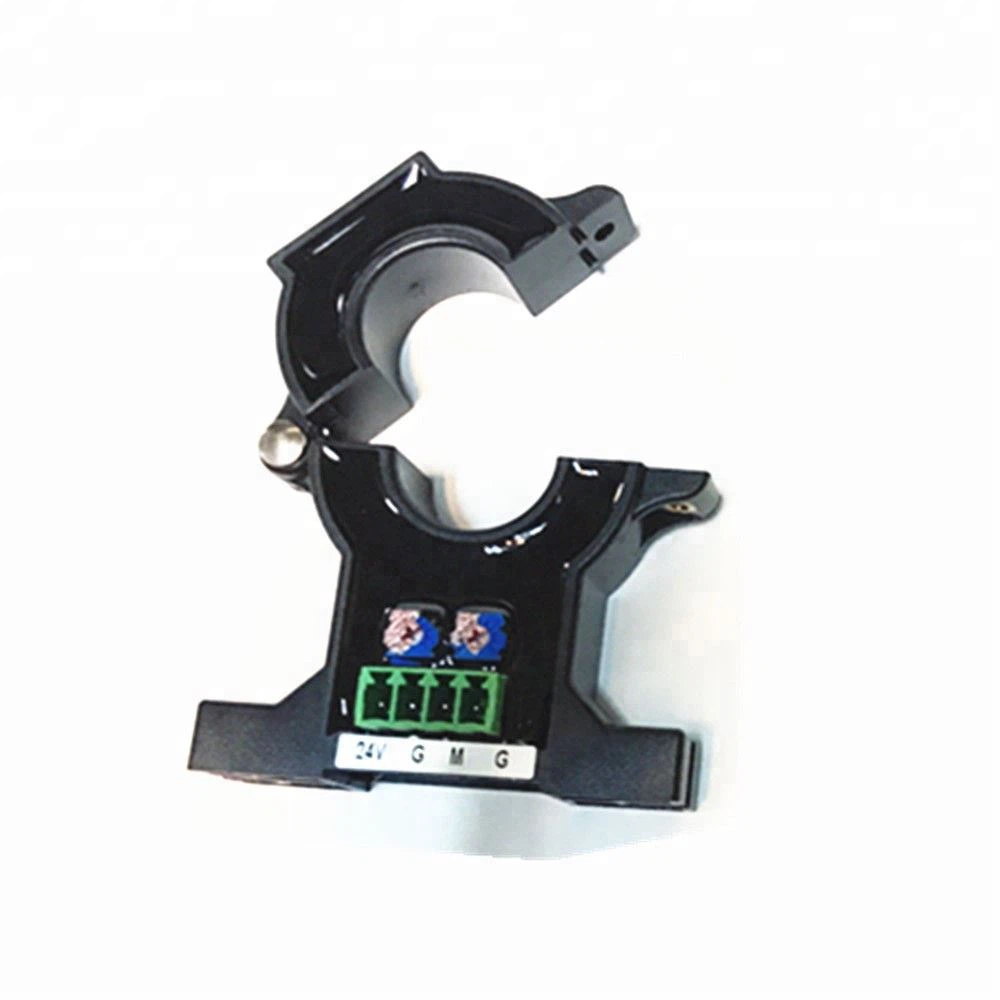

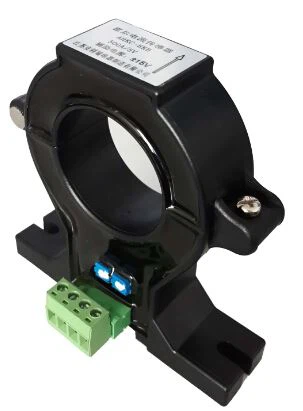

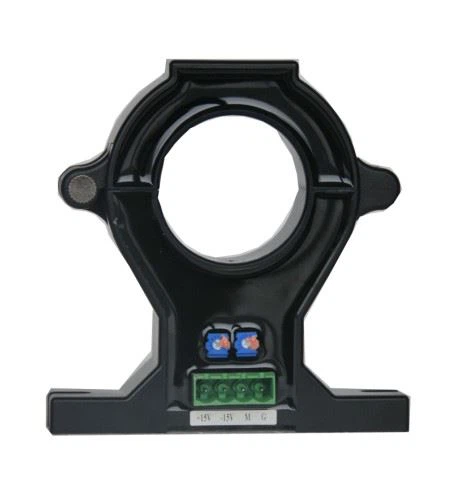

Aussehen

Parameter

technische Parameter			Daten
			Geteilter/geschlossener offener Regelkreis	Hall (echter Effektivwert)
Ausgabe	Nennwert		Spannung: ±5 V/±4 V	Strom: 4-20 mA
	Nullpunktspannung (Strom)		Spannung: ±20 mV	Strom: ±0,05 mA
	Drift der Offset-Spannung (Strom).		Spannung: Kleiner oder gleich ±1,0mV/Grad	Strom:±0.04mA/Grad
	Linearität		Kleiner als oder gleich 0,2 Prozent FS
Netzspannung			Gleichstrom ±15 V	Gleichstrom 24 V
Bandbreite			0-20kHz
Reaktionszeit			Weniger als oder gleich 5 us	Kleiner oder gleich 1ms
Durchschlagsfestigkeit			Zulässige 2500VAC zwischen Ein-/Ausgang und Stromversorgung bei Netzfrequenz
Genauigkeitsklasse			1.0
Umgebungsbedingungen		Temperatur	Betriebstemperatur: -25 Grad - plus 70 Grad; Lagertemperatur: -40 Grad - plus 85 Grad
		Feuchtigkeit	Weniger als oder gleich 95 % relative Luftfeuchtigkeit, kein Tau, kein aggressives Gas
		Höhe	Weniger als oder gleich 3500 m

Abmessungen

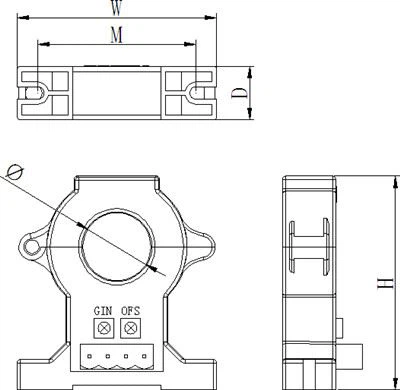

Abb.1	Abb.2

Größenangabe	Umrissgröße			Durch Größe			Montagegröße		Figur
Größenangabe	W	H	D	a	e	Φ	M	N	Figur
AHKC-EKA	60	64	16	/	/	20	47	/	Abb.1
AHKC-EKAA	60	64	16	/	/	20	47	/	Abb.1
AHKC-EKDA	60	64	16	/	/	20	47	/	Abb.1
AHKC-EKB	100	102	24	/	/	40	80	/	Abb.1
AHKC-EKBA	100	102	24	/	/	40	80	/	Abb.1
AHKC- EKBDA	100	102	24	/	/	40	80	/	Abb.1
AHKC-K	127	63	25	64	16	/	/	30	Abb.2
AHKC-KAA	127	63	25	64	16	/	/	30	Abb.2
AHKC-KDA	127	63	25	64	16	/	/	30	Abb.2
AHKC-H	149	79	25	82	32	/	/	46	Abb.2
AHKC-KA	176	95.5	29	104	36	/	/	60	Abb.2
AHKC-HB	204	111.5	29	132	52	/	/	48 × 2	Abb.2

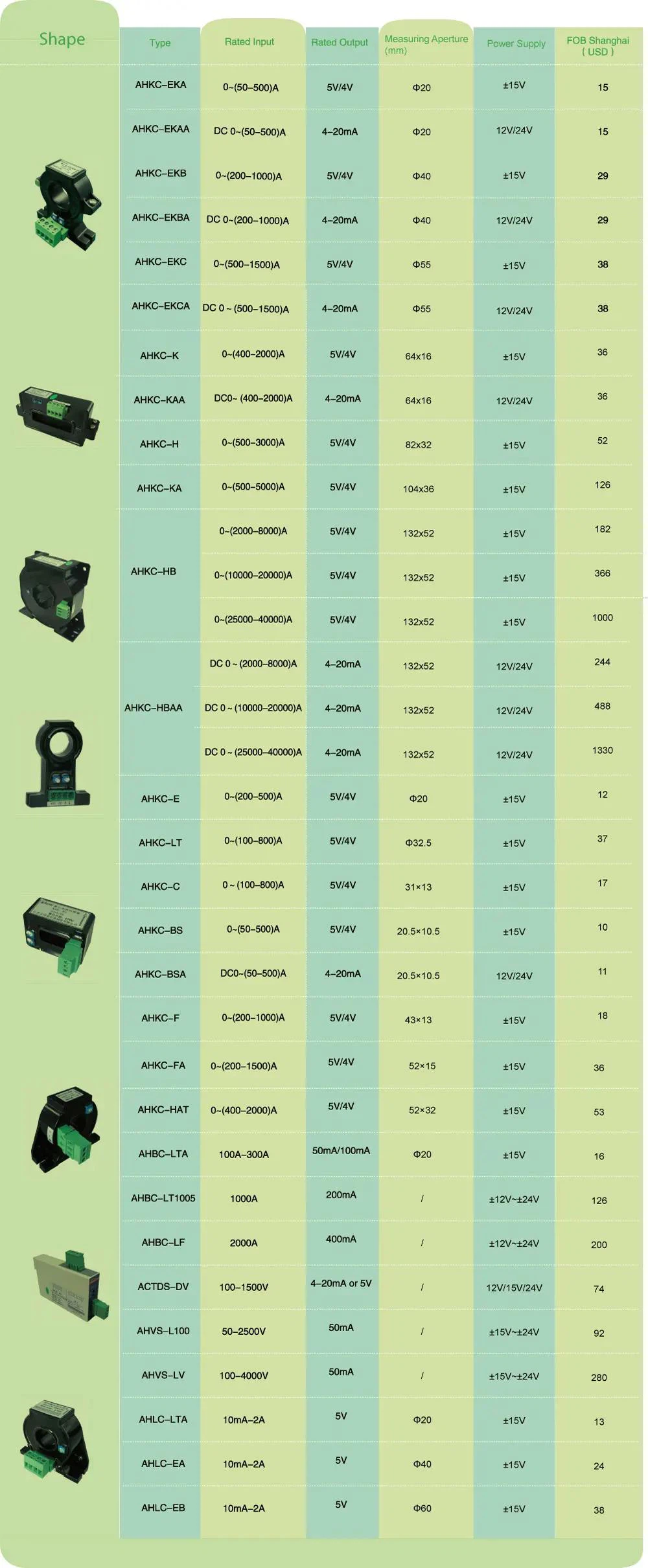

Aktuelles Verhältnis

Spezifikation	Nennstrom	Stromversorgung	Nennleistung	Messöffnung (mm)	Genauigkeitsgrad
AHKC-EKA	0-(20-500)A	±15V	5V	φ 20	1
AHKC-EKAA	Gleichstrom 0-(50-500)A	12V/24V	4-20 mA	φ 20	1
AHKC-EKDA	AC 0-(50-500)A	12V/24V	4-20 mA	φ 20	1
AHKC-EKB	0-(200-1000)A	±15V	5V	φ 40	1
AHKC-EKBA	Gleichstrom 0-(200- 1000)A	12V/24V	4-20 mA	φ 40	1

AHKC- EKBDA	AC 0-(200- 1000)A	12V/24V	4-20 mA	φ 40	1
AHKC-K	0-(400-2000)A	±15V	5V	64×16	1
AHKC-KAA	Gleichstrom 0-(400- 2000)A	12V/24V	4-20 mA	64×16	1
AHKC-KDA	AC 0-(400- 2000)A	12V/24V	4-20 mA	64×16	1
AHKC-H	0-(500-3000)A	±15V	5V	82×32	1
AHKC-KA	0-(500-5000)A	±15V	5V	104×36	1
AHKC-HB	0-(2000-20000)A	±15V	5V	132×52	1

Hinweis: Nennstrom ohne Beschriftung zeigt an, dass AC- und DC-Eingangsstrom gemessen werden kann, bitte bei der Bestellung angeben.

Geschlossener Hall-Stromsensor

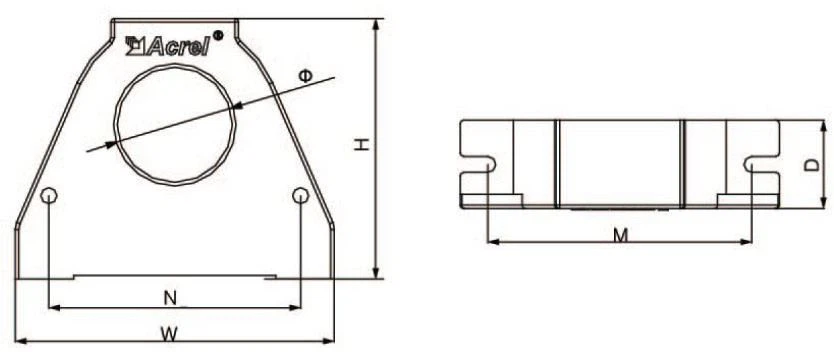

Abb.1

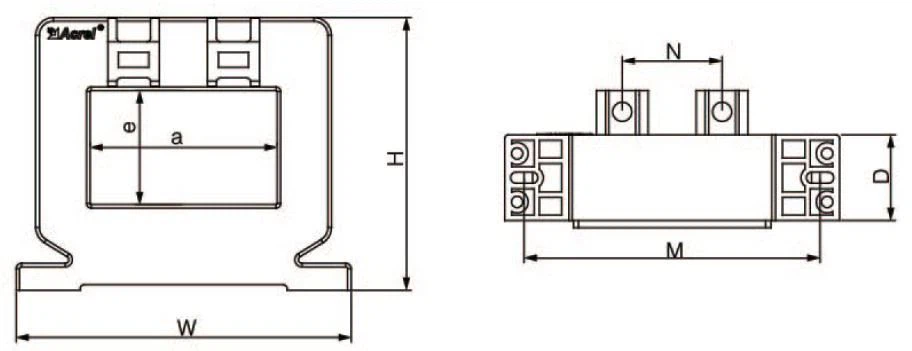

Abb.2

Größenangabe	Umrissgröße (mm)			Durchgangsgröße (mm)			Montage Größe (mm)		Figur
Größenangabe	W	H	D	a	e	Φ	M	N	Figur
AHKC-E	53	72	16	/	/	21	47	/	Abb.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Abb.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Abb.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Abb.2
AHKC-F	74	57	22	43	13	/	/	22	Abb.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Abb.2
AHKC-HUT	94	76.5	24	52.5	32	/	83	28	Abb.2

Aktuelles Verhältnis

Spezifikation	Nennstrom	Stromversorgung	Nennleistung	Messöffnung (mm)	Genauigkeit
AHKC-E	0-(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0-(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0-(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	Gleichstrom 0-(50-500)A	12V/15V/24 V	4-20 mA	20.5*10.5	1
AHKC-F	0-(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0-(200-1500)A	±15V	5V	52*15	1
AHKC-HUT	0-(400-2000)A	±15V	5V	52*32	1
