Produktbeschreibung
Der Hall-Stromsensor mit geschlossenem Regelkreis wird auch als Hall-Magnetausgleichsstromsensor bezeichnet. Es beinhaltet die erwähnte Theorie mit der Theorie des magnetischen Ausgleichs. Mit anderen Worten, der ferromagnetische Feldkonzentrator konzentriert das durch den Primärstrom erzeugte Magnetfeld und wendet es an die Hall-Komponente an. Dann wird der Spannungssignalausgang der Hall-Komponente verstärkt und wird zum Eingang der Endstufe. Der Offsetstromausgang fließt durch die sekundäre Ausgleichsspule.
Das von der Sekundärspule erzeugte Magnetfeld ist dem durch den Primärstrom erzeugten Feld entgegengesetzt. Auf diese Weise wird das Primärfeld kompensiert und die Hall-Leistung schrittweise reduziert. Wenn das Primärfeld dem zweiten entspricht und der Offsetstrom stabil bleibt, handelt es sich um den magnetischen Ausgleich. Diese Schaltung besteht hauptsächlich aus einer Elektromagnetismus-Umwandlungskomponente, einem Schaltungsverstärker und einer Antriebskompensationsschaltung.
Aussehen
Dimension

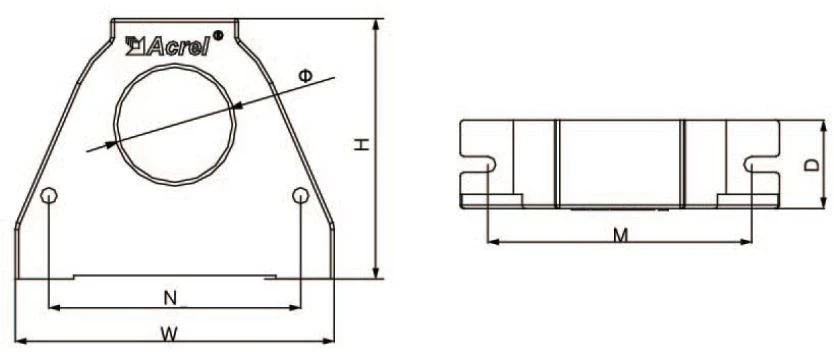

Abb.1

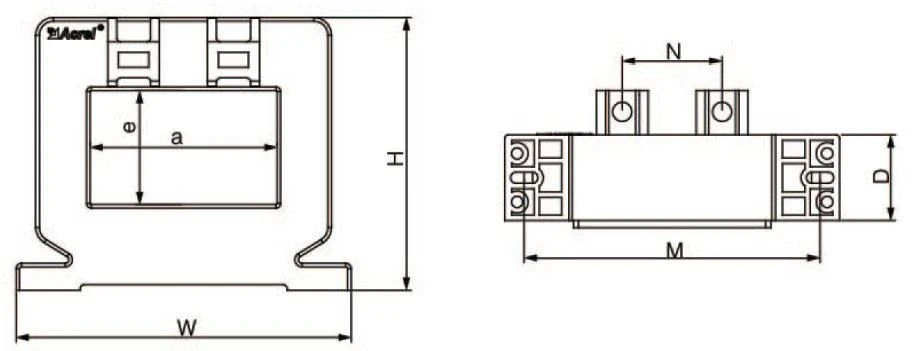

Abb.2
Größenangabe | Gliederungsgröße (mm) | Durchgangsgröße (mm) | Montage | Abbildung | |||||
W | H | D | ein | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Abb.1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Abb.1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Abb.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Abb.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Abb.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Abb.2 |
AHKC-HUT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Abb.2 |
Stromverhältnis
| Spezifikation | Nennstrom | Stromversorgung | Nennleistung | Messöffnung (mm) | Precisio n Grad |
AHKC-E | 0~(20-500)A | ±15 V | 5 V | φ 20 | 1 | |
AHKC-LT | 0 ~ (100-800) A | ±15 V | 5 V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15 V | 5 V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0 ~ (50-500) A | 12V/15V/24 V | 4 ~ 20mA | 20.5*10.5 | 1 | |
AHKC-F | 0~(200-1000)A | ±15 V | 5 V | 43*13 | 1 | |
AHKC-FA | 0 ~ (200-1500) A | ±15 V | 5 V | 52*15 | 1 | |
AHKC-HUT | 0~(400-2000)A | ±15 V | 5 V | 52*32 | 1 |
Hinweis: Nennstrom unbeschriftet zeigt an, dass AC- und DC-Eingangsstrom gemessen werden können, bitte bei der Bestellung angeben.
Verdrahtung
● Definition von Verdrahtungsklemmen
● Definition von Verdrahtungsklemmen
