Produktbeschreibung

Nennbetriebsspannung AC 0,66 kV

Nennfrequenz 50-60Hz

Umgebungslufttemperatur -30 Grad -70 Grad

Höhe über dem Meeresspiegel Weniger als oder gleich 3000 m

Netzfrequenzfestigkeit: 3000 V/1 Minute, 50 Hz

Einsatz an Ort und Stelle ohne direkten Regen und Schnee, ohne starke Verschmutzung und akute Erschütterungen

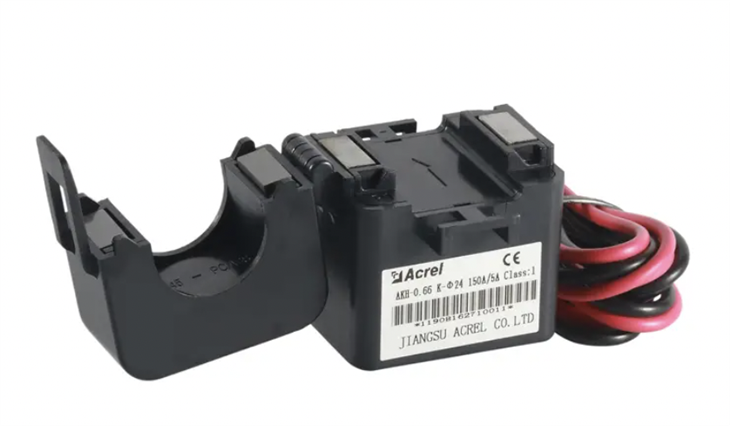

Stromwandler mit geteiltem Kern können problemlos in ein bestehendes Stromnetz eingebaut werden, ohne dass der gemessene Primärleiter abgetrennt werden muss. Kunden profitieren von einer geringeren Arbeitsintensität, geringeren Betriebskosten und einer verbesserten Arbeitseffizienz durch den Einsatz hochmobiler oder platzbeschränkter oder unterbrechungsfreier Stromversorgungssysteme.

Parameter

Modell	aktuelle Ration(A)	Genauigkeit	Nennlast (VA)	Maximaler Kabeldurchmesser (mm)
AKH-0.66/K-φ10	5 A/1,25 mA	0.5	10	φ10
	(10-20) A/5mA
	(40-60) A/20mA
AKH-0.66/K-φ16	(20-50) A/10mA	0.5	10	φ16
	(40-100) A/20mA
	100 A/40 mA
AKH-0.66/K-φ24	(60-200) A/20mA	0.5	10	φ24
	(100-250) A/40mA
	400A-100mA
AKH-0.66/K-φ36	(100-200) A/10mA	0.5	10	φ36
	(200-400) A/20mA
	(300-600) A/100mA
	400 A/40 mA
	600 A/75 mA
AKH-0.66/K-φ24	(150-200) A/5(1)A	1	1	φ24
	(250-300) A/5(1)A		1.5
AKH-0.66/K-φ36	(300-400) A/5(1)A	1	1.5	φ36
	(500-600) A/5(1)A	0.5	1.5

Durchmesser

diameter

Anwendung

Stromwandler (CT) werden verwendet, um den hohen Wechselstrom in kleine, leicht beherrschbare Stromwerte umzuwandeln. Durch den Anschluss an das Einbaumessgerät oder Relais können diese Stromwandler dabei helfen, die Stromparameter zu messen und die Ausrüstung zu schützen.
