Produktbeschreibung
 Der Acrel-Messstromwandler hat einen Primärstrommessbereich von {{0}} A, die Genauigkeitsstufe 0.2-Klasse oder 0,5-Klasse, wandelt einen hohen Stromwert in 5 A oder 1 A um, gewidmet industrielle Messung und kann in Verbindung mit einem Abrechnungsstromzähler verwendet werden, und die Messung ist genau und zuverlässig. |
Unser Strommesstransformator verwendet ein Flip-Design, ein schönes Aussehen und eine bequeme Verkabelung. Flip-Cover-Material aus ausgewähltem transparentem Polycarbonat kann die Verdrahtung der Sekundärleitung deutlich sehen. Der kreisförmige Kombinationslochtyp kann als Wechselstromsignal verwendet werden, um die Kabel- und Sammelschieneneinstellkomponenten zu passieren, und wird normalerweise in Kombination mit elektrischen Messgeräten verwendet.

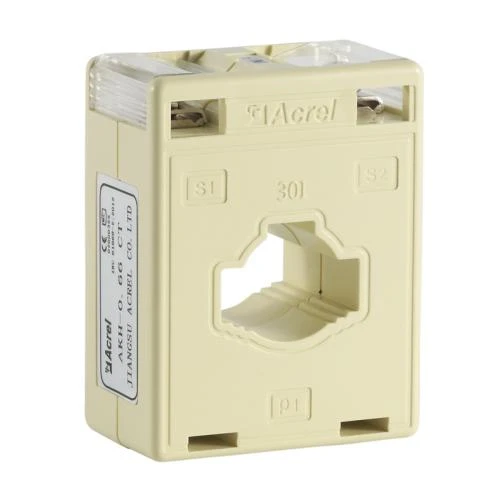

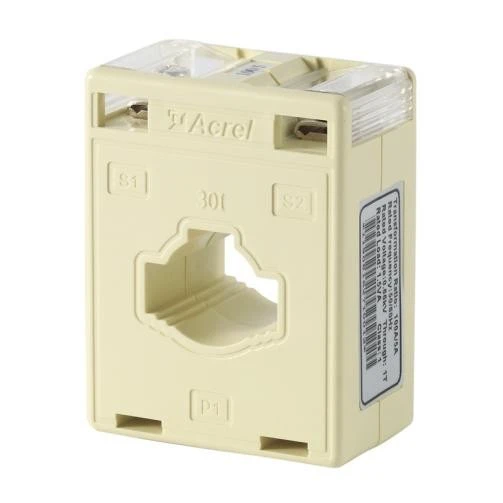

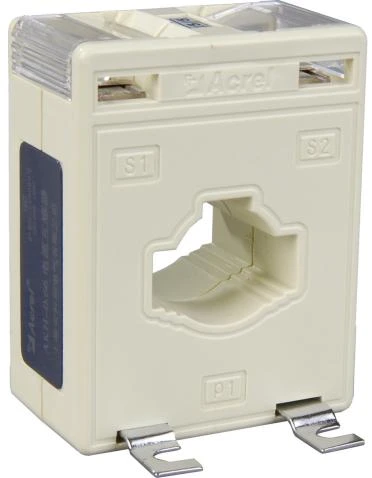

Aussehen
 |  |
Parameter
Verhältnis | Klasse & Bürde (VA/Ω) | Wendet sich | Sammelschienentyp (mm)/Menge | Durchmesser (mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Maße
Größe (mm) Modus | Maße | Lochgröße | Installationsgröße | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

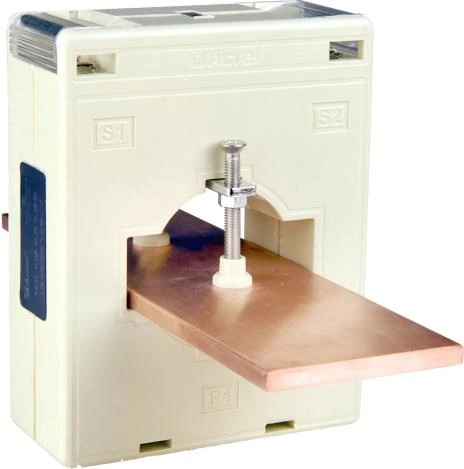

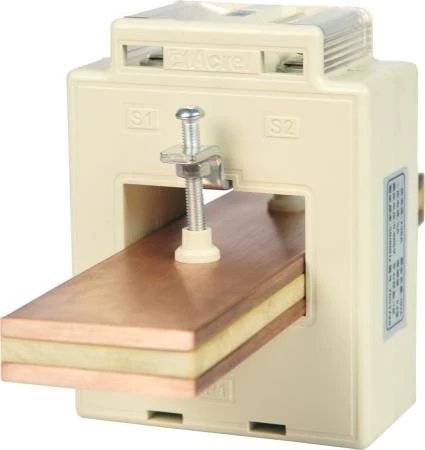

Diese CE-zertifizierten Stromwandler ermöglichen den Durchgang eines einzelnen Kabels, mehrerer Kabel oder einer einzelnen Sammelschiene durch die Öffnung des Stromwandlers.
Umgebung verwenden
● Nennbetriebsspannung AC {{0}},66 kV (entspricht AC0,69 kV, GB156-2003)
● Nennfrequenz 50-60Hz
● Umgebungstemperatur -30 Grad ~70 Grad
● Höhe Weniger als oder gleich 3000 m
● Netzfrequenz-Stehspannung 3000 V/1 min 50 Hz
● Wird an Orten verwendet, an denen es keinen direkten Regen oder Schnee, keine ernsthafte Verschmutzung und starke Vibrationen gibt
 |  |  |

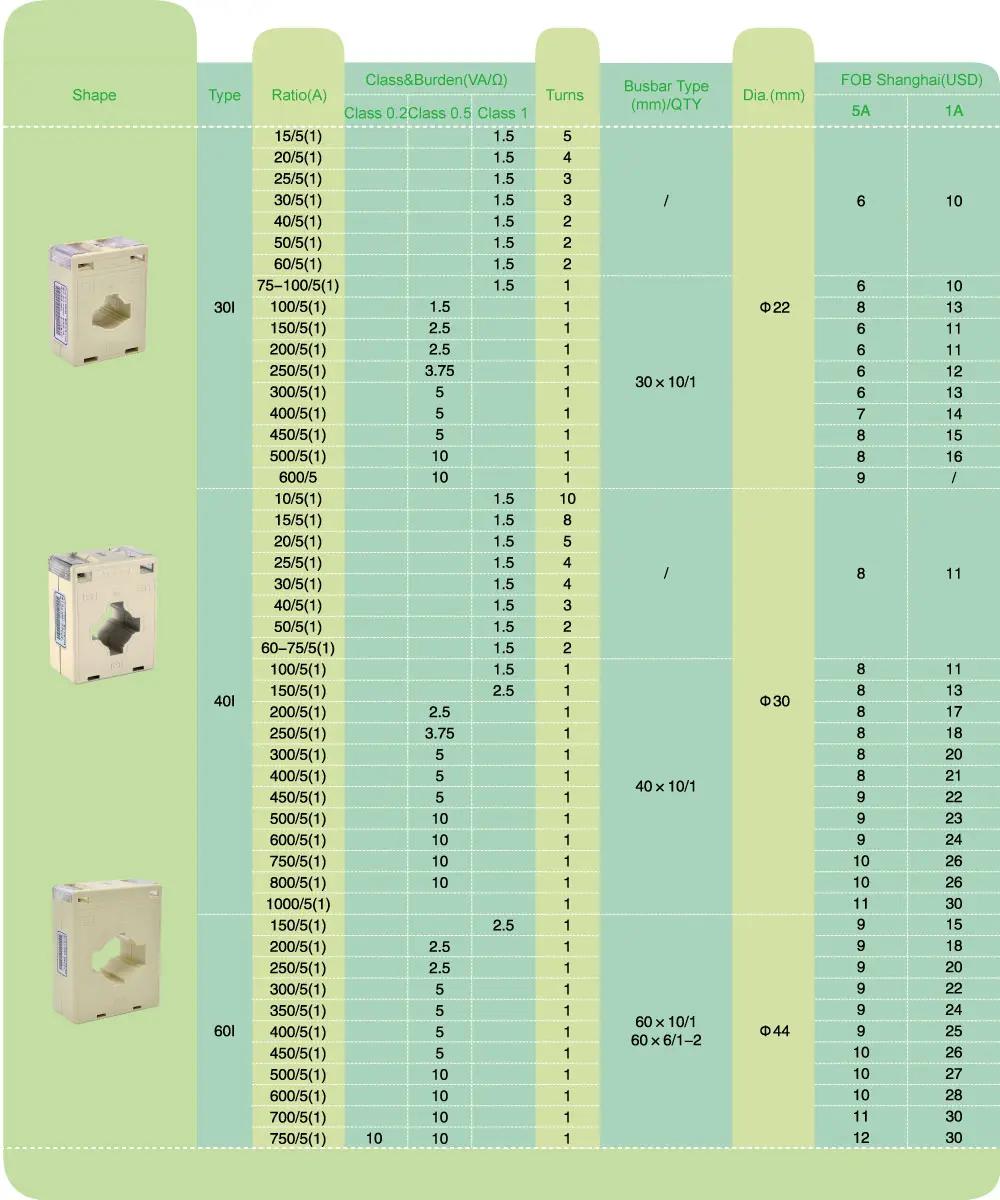

Zitat
