Überblick

Der elektrische Sender der Acrel BD-Serie ist ein Gerät, das elektrische Parameter isolieren und übertragen kann. Dieser Dreiphasen-Stromwandler arbeitet als Sender, der Wechselstrom oder -spannung in ein lineares analoges Gleichstromsignal umwandelt, indem er Eingang und Ausgang isoliert. Die Produkte entsprechen dem GB/T 13850-1998-Standard.

Funktion

		BD-AI BD AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)S BD-3(4)F	BD-3(4)E
Phase & Verdrahtung	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Eingang	Stromspannung	Direkt LL	Bis zu 480 VAC
		Direkt-LN	Bis zu 276 VAC
		Mit externem PT	○	○	○	○	○
	Aktuell	Direkte	Bis zu 5A Wechselstrom
	Aktuell	Mit externem CT	○	○	○	○	○
Ausgabe	Normaler Wert	Gleichstrom: 4-20mA,0-20mA, 0-5V, 0-10V usw
	Lastwiderstand	Stromausgang Kleiner oder gleich 600 Ω Spannungsausgang Größer oder gleich 1000 Ω
	Ripple-Inhalt	<0.5% peak="">
Messung	Stromspannung	□	—	—	□
	Aktuell		—	—	□	□	□
	Wirk-/Blindleistung	—	—	—	—	□	□
	Scheinleistung	—	—		—	□	□
	Leistungsfaktor	—	—	R	—	□
	Frequenz					□	□
Energiemessung	±KWh	—	—	—	—	—	○
Genauigkeitsklasse	0,5 Prozent
Kommunikation	Schnittstelle: RS485 Protokoll: Modbus-RTU			—
Analogausgang	Gleichstrom 0-5V,0-10V,0-20mA,4-20mA
Impulsausgang

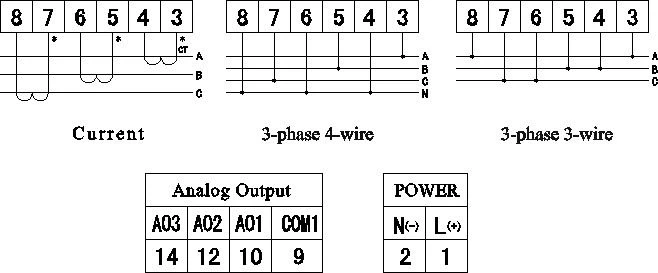

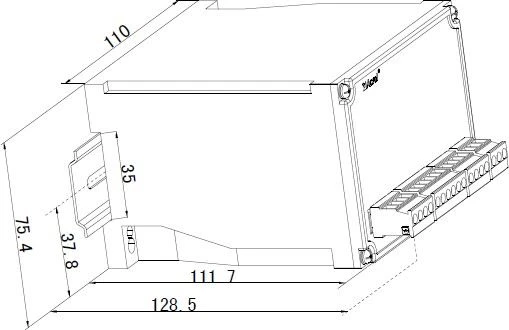

Abmessungen (mm)	Gehäuse (BxHxT)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Hilfsstrom		85-265 V AC/DC, 24 V DC, 48 V DC
Temperatur	Betrieb	-10 bis 55 Grad
Temperatur	Lagerung	-25 bis 70 Grad
Feuchtigkeit		Bis zu 95 Prozent, keine Kondensation
Installation		(Schiene) DIN35 Befestigung am Schaltschrank mit Schrauben
Normen		GB/T 13850

'○': Ja '—' Nein '' Optional

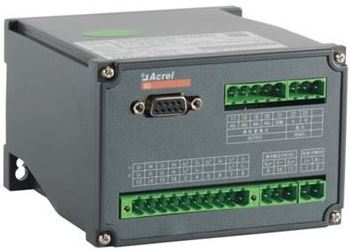

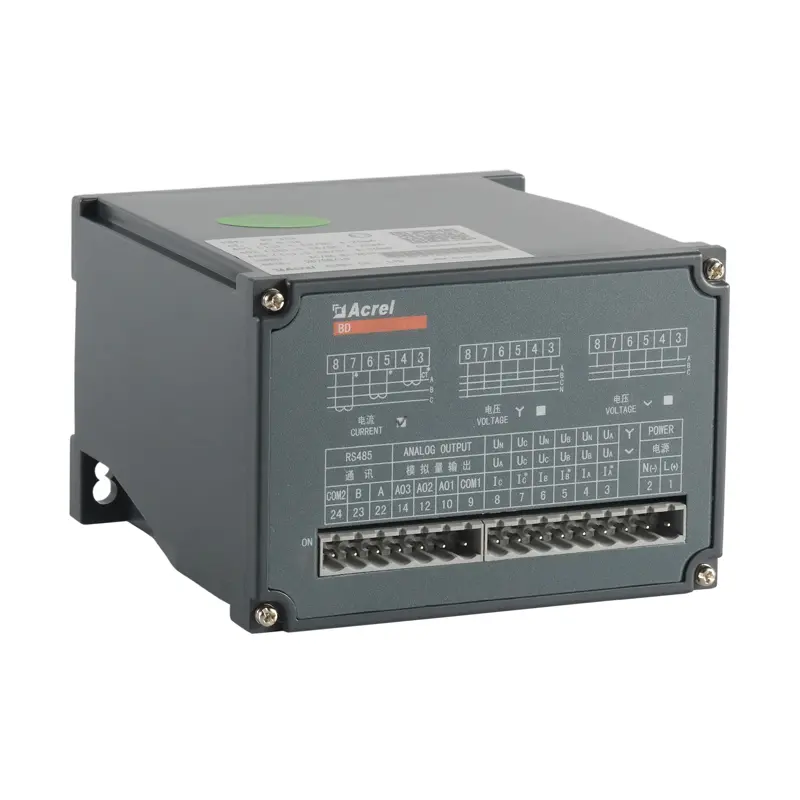

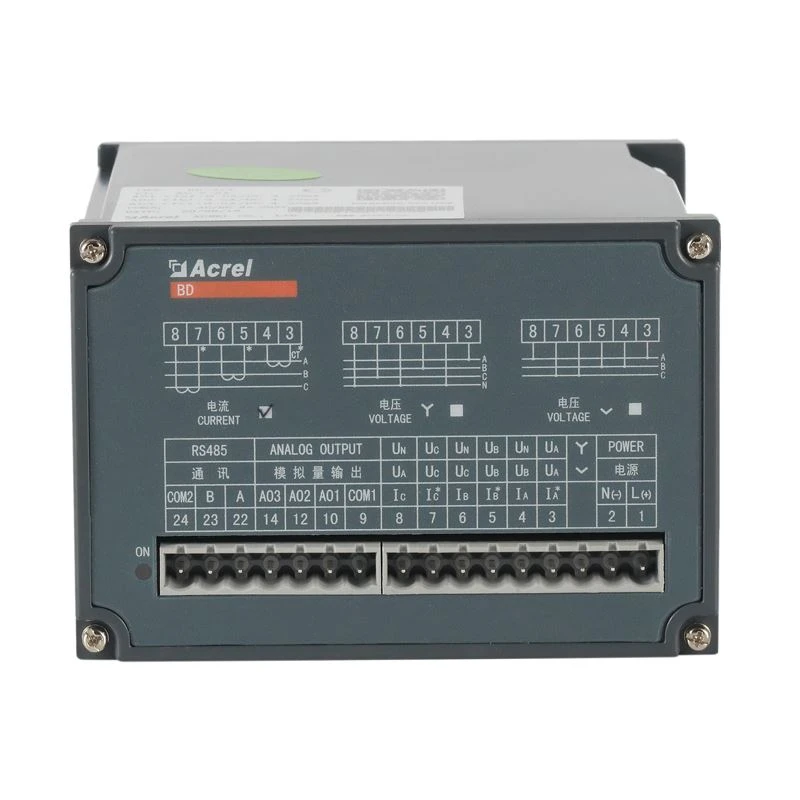

	Stromwandler der BD-3P-Serie ● Spannung\Strom\Leistung\Leistungsfaktor\Frequenz ● Überlast: 1,2-facher Nennwert ● Analogausgang DC 0-5V/0-10V/0-20mA/4-20mA

Einphasen-Stromwandler der Serie BD-AI ● Wechselstrom ● Überlast: 1,2-facher Nennwert ● Analogausgang DC 0-5V/0-10V/0-20mA/4-20mA
