Anwendung
Das Isolationsüberwachungsgerät für das medizinische IT-System und das Fehlerortungssystem eignen sich für den Operationssaal von Krankenhäusern, die Intensivstation (CCU) und andere wichtige Orte und können einen sicheren Ort für solche kontinuierlichen, zuverlässigen Stromversorgungslösungen bieten.
Struktur
Hauptfunktionen

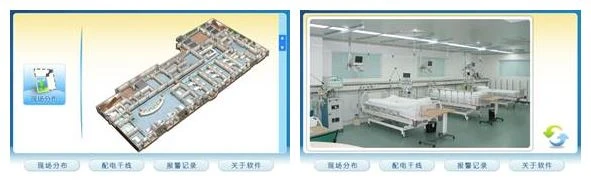

1）Primärer Anschlussplan und Feldverteilungsanzeige
2）Echtzeit-Datenerfassung und -anzeige
3）Fehleralarm
4）Ferneinstellung und Abfrage von Parametern
5）Grafikanzeige
Zeigen Sie den Isolationsstatus, den Laststatus und die Isolationstransformatortemperatur jedes Satzes von isolierten Stromversorgungssystemen in Diagrammform an.
Produktauswahl
1) Medizinischer Trenntransformator der AITR-Serie
 | ◆ Trenntransformatoren für medizinische IT-Systeme ◆ Doppelte Isolationsbehandlung, elektrostatische Abschirmschicht ◆ PT100 Temperatursensor ◆ Nennleistung: 3,15…10KVA ◆ CE-Zeichen |
2）AIM-M10 Medizinischer intelligenter Isolationsmonitor
 | ◆ Isolationsüberwachung für medizinische IT-Systeme ◆ Last- und Temperaturüberwachung des Trenntransformators ◆ Gerätetrennungsüberwachung ◆ LED-Anzeigen: Ein, Isolierung, Überlast, Übertemperatur ◆ Ein Alarmrelaisausgang ◆ Testtaste ◆ Eine RS485，MODBUS-RTU |
3）AIM-M100 Medizinischer intelligenter Isolationsmonitor
 | ◆ Isolationsüberwachung für medizinische IT-Systeme ◆ Last- und Temperaturüberwachung des Trenntransformators ◆ Gerätetrennungsüberwachung ◆ LED-Anzeigen: Ein, Isolierung, Überlast, Übertemperatur ◆ Zwei Alarmrelaisausgänge ◆ Testtaste ◆ Eine RS485，MODBUS-RTU |
4）AIM-M200 Medizinischer intelligenter Isolationsmonitor
 | ◆ Isolationsüberwachung für medizinische IT-Systeme ◆ Last- und Temperaturüberwachung des Trenntransformators ◆ Gerätetrennungsüberwachung ◆ LED-Anzeigen: Ein, Isolierung, Überlast, Übertemperatur ◆ Zwei Alarmrelaisausgänge ◆ Testtaste ◆ Isolationsfehlerortung ◆ RS485 (MODBUS-RTU) + CAN (benutzerdefiniertes Protokoll) |
5）AID10 Alarm- und Anzeigeinstrument
◆ Fernüberwachung
◆ LED-Anzeigen: Ein, Isolierung, Überlastung, Übertemperatur
◆ Stummschalttaste
◆ Testtaste
◆ Stromversorgung: DC24V
◆ RS485，MODBUS-RTU
6）AID120 Alarm- und Anzeigeinstrument
 | ◆ Fernüberwachung ◆ LED-Anzeigen: Ein, Isolierung, Überlastung, Übertemperatur ◆ Stummschalttaste ◆ Testtaste ◆ Stromversorgung: DC24V ◆ RS485，MODBUS-RTU |
7）AID150 Alarm- und Anzeigeinstrument
 | ◆ Fernüberwachung ◆ LED-Anzeigen: Ein, Isolierung, Überlastung, Übertemperatur ◆ Stummschalttaste ◆ Testtaste ◆ Stromversorgung: DC24V ◆ RS485，MODBUS-RTU |
8）ACLP10-24 DC-Netzteil
 | ◆ Stromversorgung für die AID-Serie ◆ AC 220 V Eingang, DC 24 V Ausgang ◆ Vollständig isolierter Lineartransformator ◆ Betriebsanzeige |
9）ASG150 Signalgenerator
 | ◆ Fehlerortungssignal erzeugen ◆ Erkennung von L1- und L2-Trennungen ◆ LED-Anzeigen: On, Comm, L1, L2, Fault ◆ CAN-Bus, benutzerdefiniertes Protokoll ◆ Stromversorgung: DC24V |
10）AIL150-4/-8 Isolationsfehlersuchgerät
| ◆ Isolationsfehlersuche in AC-IT-Systemen ◆ AIL150-4: 4 Messkanäle ◆ AIL150-8: 4 Messkanäle ◆ LED-Anzeigen: On, Comm, L1…L8 ◆ CAN-Bus, benutzerdefiniertes Protokoll ◆ Stromversorgung: DC24V |
Typische Lösung

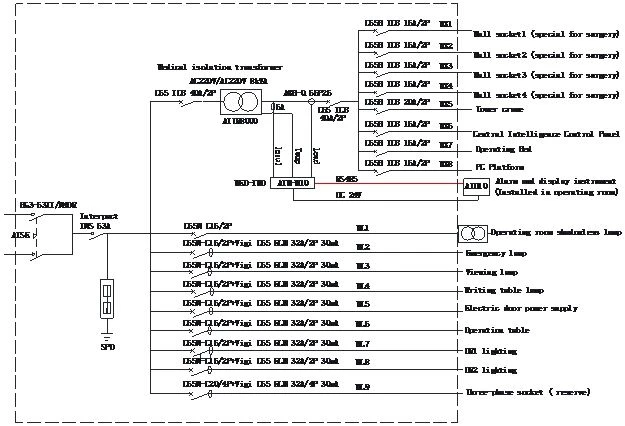

1）Vierteiliges Set

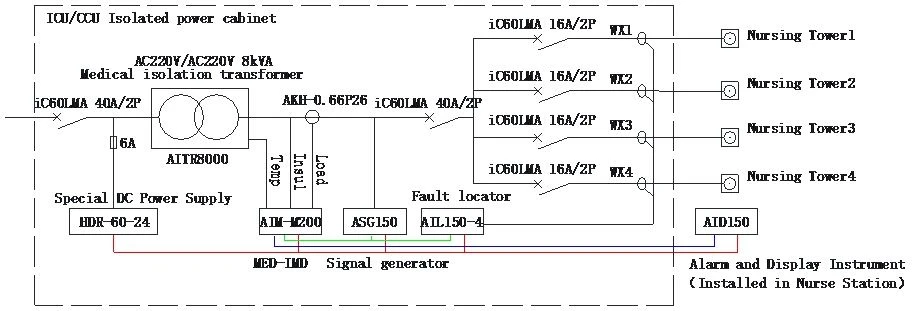

2）Fünfteiliges Set

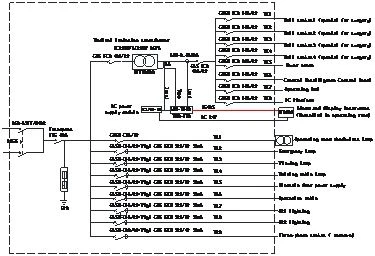

3）Siebenteiliges Set

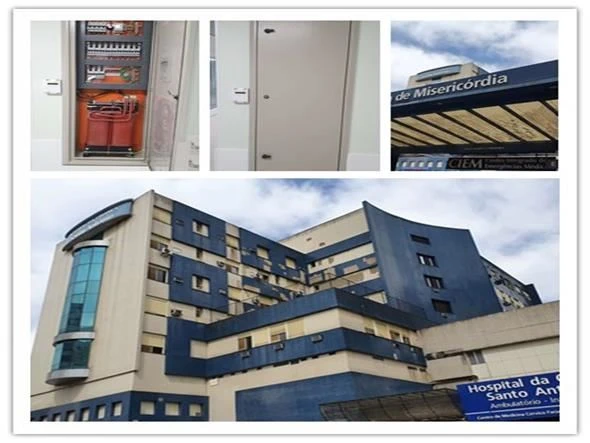

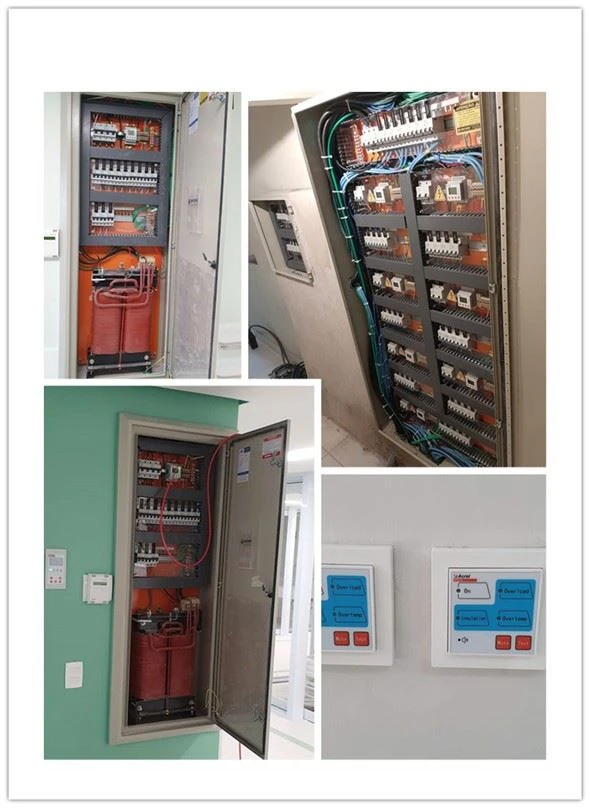

Fotos vor Ort
