Sonnensystem-Meter

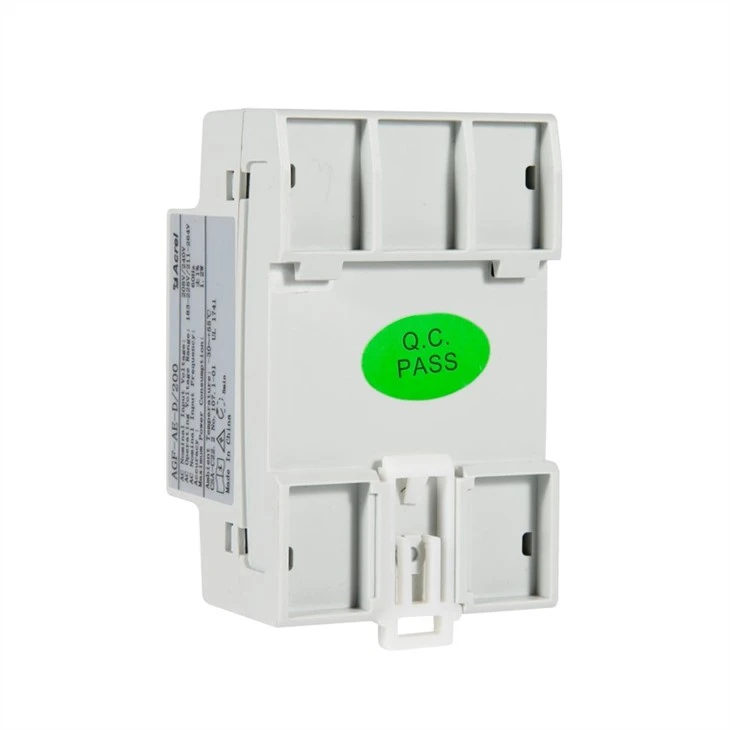

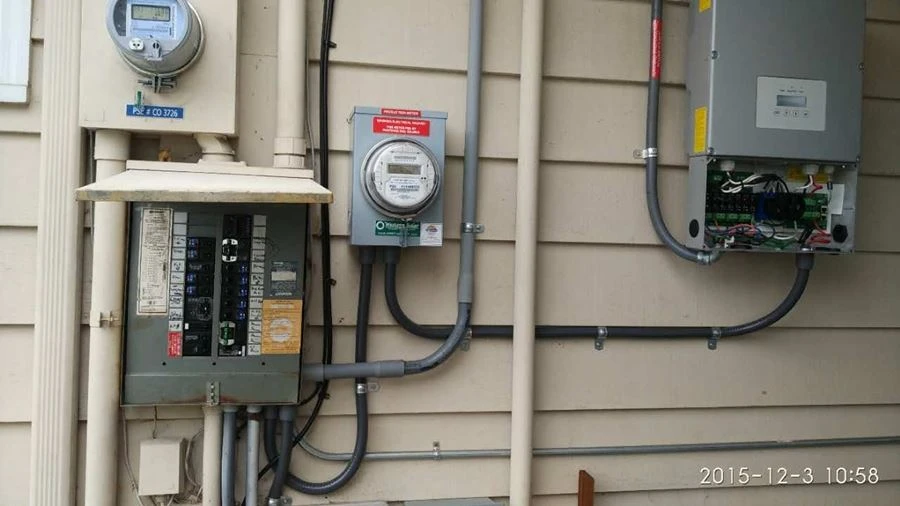

In einem Einzelwechselrichtersystem ist der Zähler direkt mit dem Wechselrichter verbunden. Wenn Ihr Wechselrichter über einen eingebauten Revenue-Grade-Zähler (RGM; der Wechselrichter wird als Revenue-Grade-Wechselrichter bezeichnet) verfügt, können Sie einen externen Zähler an denselben Bus wie den RGM anschließen. Acrel hat für den AGF-AE-D/200 den EMV-Testbericht für leitungsgebundene Emissionen und abgestrahlte Emissionen sowie die FCC-Klasse B für Industrie und Haushalt abgeschlossen.

Elektroservice für Zähler			Einheiten

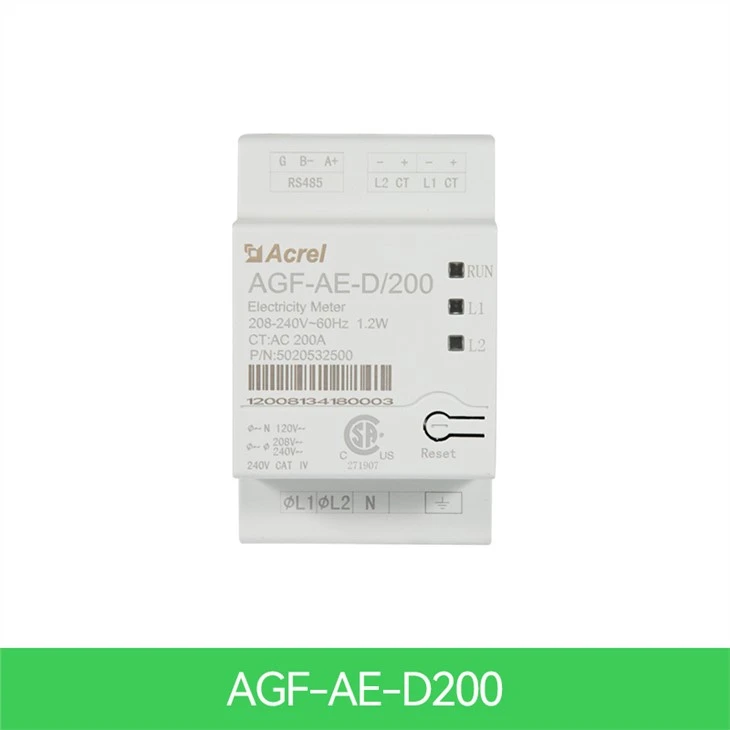

	AGF-AE-D/100	AGF-AE-D/200
Nennspannung-LinetoN	120		V
Nennspannung-LinetoLine	208/240		V
Erweiterter Spannungsbereich	88 Prozent ~ 110 Prozent
AC-Frequenz	60		Hertz
Gitter unterstützt	L1/L2/N/PE
Energieverbrauch	1.2		W
Kommunikation
Zählerkommunikationsschnittstellen	RS485
Reaktionszeit	Kleiner oder gleich 1		S
Messgenauigkeit
Bemessungs-RMS-Strom	100	200	A
1 Prozent -100 Prozent des CT-Stroms	±0.5	±0.5	Prozent
Stromtransformatoren
Anzahl der mitgelieferten Stromwandler	2
Maße	I.D:15O.D:35	70.5×54.5×39(H×W×D)	mm
Standardkonformität
Sicherheit	UL1741
Installationsspezifikationen
Abmessungen (H × B × T)	54.1×87.8×52		mm
Gewicht	0.2		kg
Betriebstemperaturbereich	-30~55		Grad
Relative Luftfeuchtigkeit (nicht kondensierend)	5-90		Prozent
Befestigungsart	DIN-Schiene, 35mm

	Genauigkeit AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frequenz 60Hz Stromversorgung (Selbstversorgung) AC85-265V oder DC100-350V; Leistungsaufnahme Weniger als oder gleich 10 VA Eingangsverbrauch weniger als 0,2 VA
Eingangsverbrauch Weniger als 0,2 VA Abmessung (L*B*H) 54,1*87,8*52mm Installation DIN 35mm

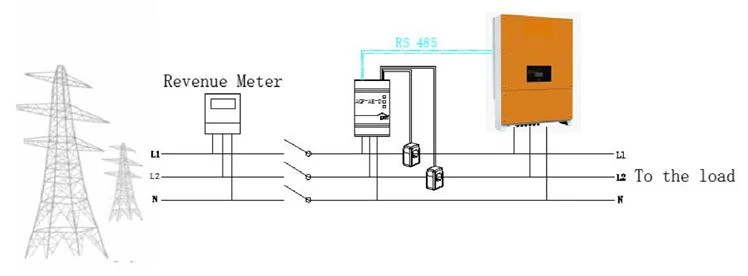

Unser PV/Solar-Wechselrichter-Energiezähler im Einzelwechselrichtersystem, der Zähler wird direkt an den Wechselrichter angeschlossen. Wenn der Wechselrichter über einen eingebauten Revenue-Grade-Zähler (RGM; der Wechselrichter wird als Revenue-Grade-Wechselrichter bezeichnet) verfügt, können unsere Kunden einen externen Zähler an denselben Bus wie den RGM anschließen.

Typ	Bedienungsanleitung

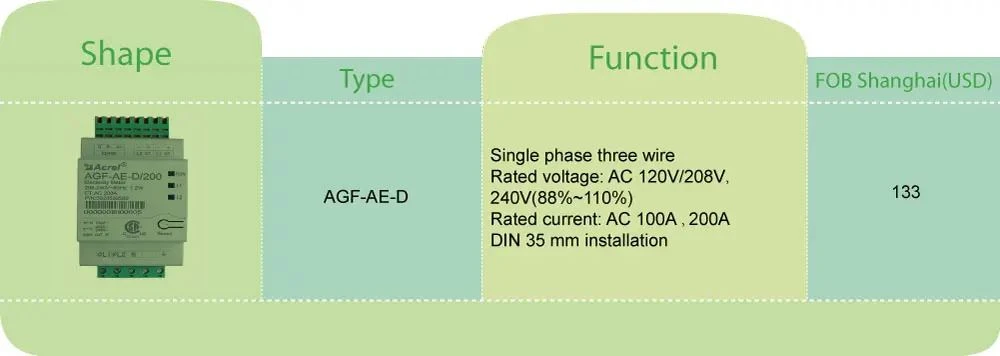

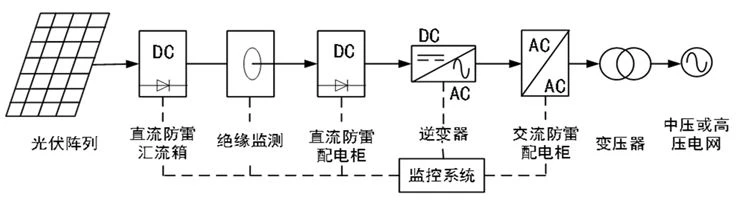

AGF-AE-D/100	1. Leistungsregelung für Photovoltaik / Energiespeichersystem 2. Volle Leistungsmessung, Hochgeschwindigkeits-Datenaktualisierung 3. DIN-Schiene installiert 4. Einfache Installation durch 2 externe Split-Core-Stromwandler 0-100A
AGF-AE-D/200	1. Leistungsregelung für Photovoltaik / Energiespeichersystem 2. Volle Leistungsmessung, Hochgeschwindigkeits-Datenaktualisierung 3. DIN-Schiene installiert 4. Einfache Installation durch 2 externe Split-Core-Stromwandler 0-200A

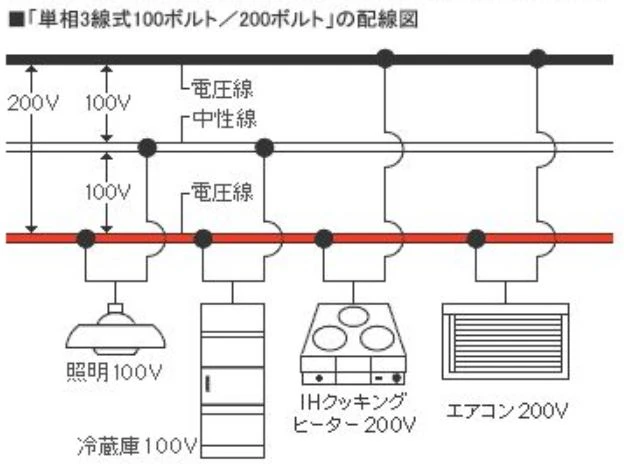

* Einphasiger 2-Kanal-3-Draht

* Nennspannung AC 120 V / 208 V, 240 V (88 Prozent ~ 110 Prozent) * Nennstrom: AC 100 A

* Nennfrequenz: 60 Hz

* Kommunikation: RS485, SunSpec-Protokoll

* UL1741 installiert im Ausgang von Wechselrichtern, Konvertern, Steuerungen und Geräten für Verbindungssysteme zur Verwendung mit dezentralen Energieressourcen

(35-mm-DIN-Schieneninstallation)

1. Schalten Sie die Wechselstromversorgung ab, bevor Sie Stromwandler anklemmen.

2. Installieren Sie die Stromwandler um den zu messenden Leiter herum. Teilbare Stromwandler können für 3 Installationen um einen Leiter herum geöffnet werden. Anylon-Kabelbinder können um die CT-Oberseite befestigt werden, um ein versehentliches Öffnen zu verhindern.

3. Installieren Sie den Stromwandler mit dem Pfeil zum Netz für Verbrauchs- oder Exportmessung.

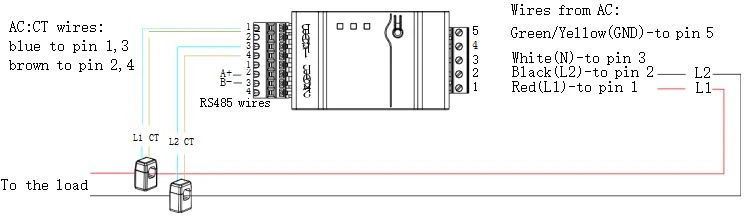

Wenn Sie das Messgerät an den Wechselrichter anschließen, siehe Anschlussplan.

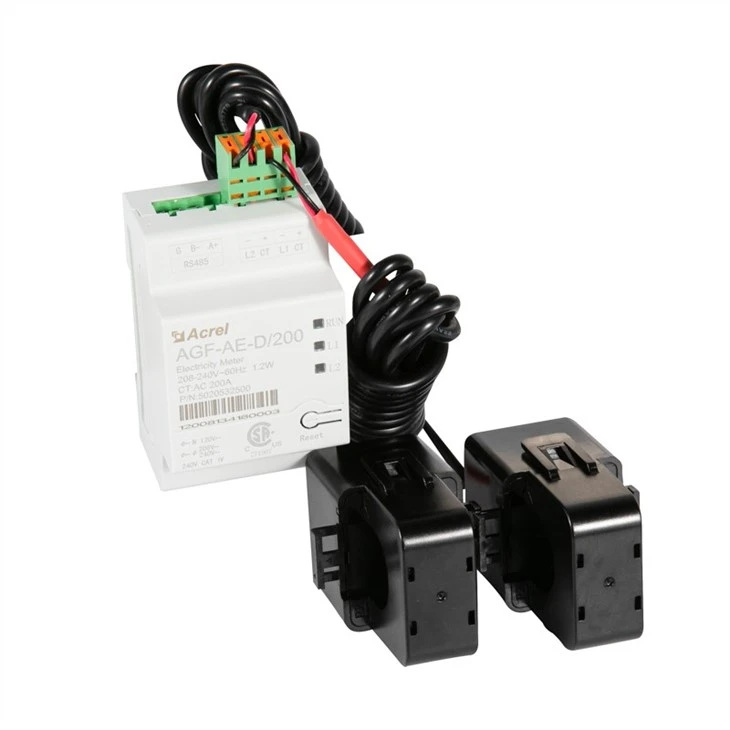

Der Stromwandler ist zusammen mit dem Zähler verpackt.
