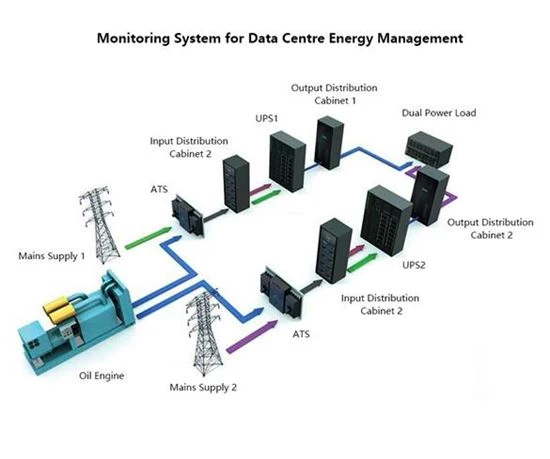

Anwendung
Es ist notwendig, den Stromverbrauch im Rechenzentrum in Echtzeit zu überwachen und zu zentralisieren, und die Daten können auf HMI angezeigt und per RS485 auf dem Touchscreen in das Strom- und Umgebungsüberwachungssystem hochgeladen und eine Echtzeitüberwachung des gesamten Stromverteilungssystems realisiert werden. Gleichzeitig kann es Energieeffizienzanalysen durchführen, um den Energieverbrauch zu senken.

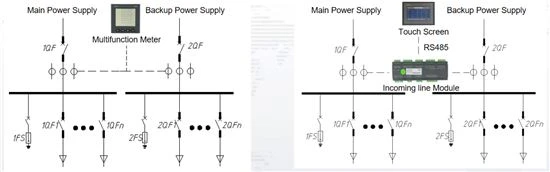

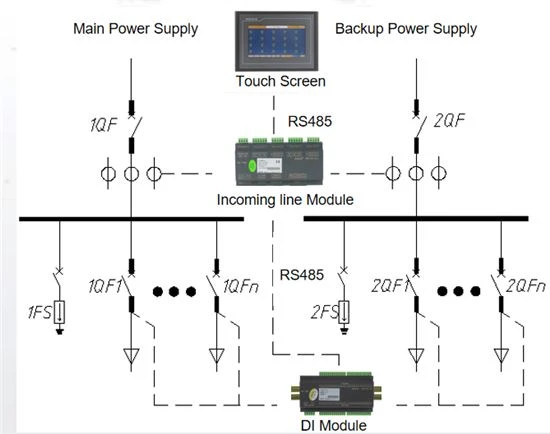

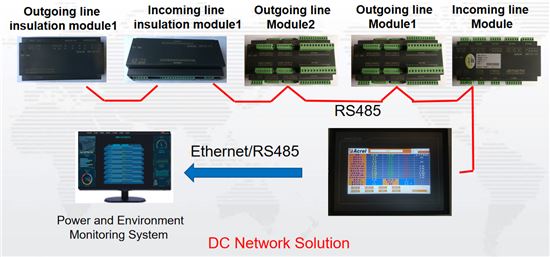

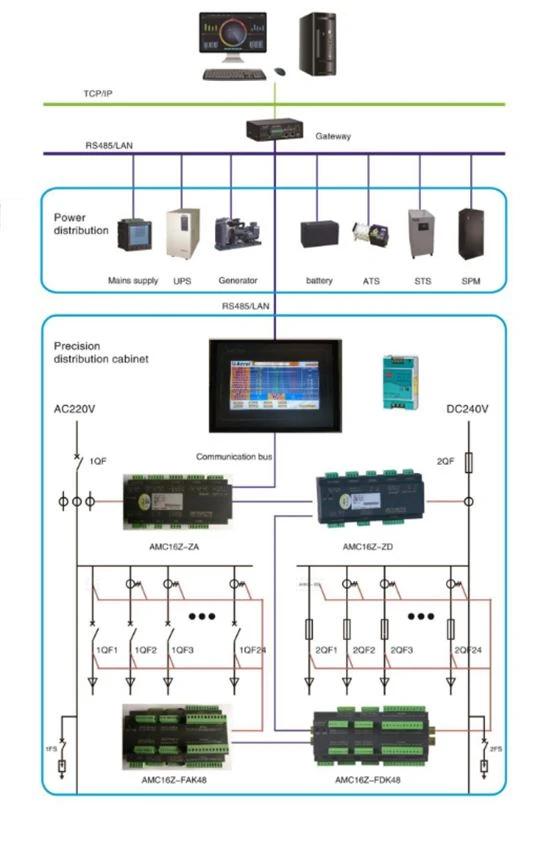

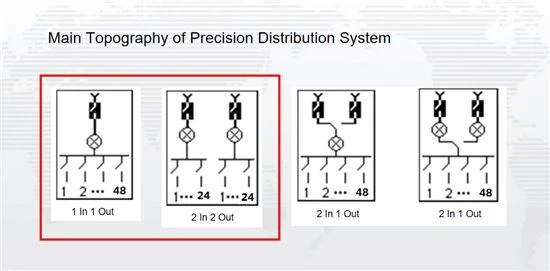

Struktur
Hauptfunktionen
1. Unabhängige Überwachungsmodule für eingehende und ausgehende Leitungskreise
2. Kann bis zu 2 eingehende Leitungskreise und bis zu 192 ausgehende Leitungskreise Strom, Spannung, Leistung, Energie und Netzqualität messen.

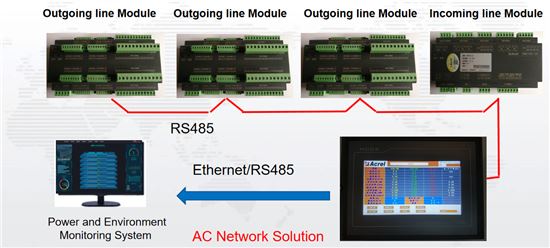

3. Die zentrale Überwachung und Anzeige von Daten durch HMI und die Daten werden über RS485 in das Energie- und Umgebungsüberwachungssystem hochgeladen.
4. Für Hochspannung DC 240V oder 336V System, Isolationsüberwachungsmodul kann hinzugefügt werden, um den Bodenisolationswiderstand des Hauptbusses zu überwachen.
5. DC24V Stromversorgung für Touchscreen und ausgehendes Line-Monitoring-Modul (Stromversorgung vom Hauptmodulausgang)
6. Kommunikation: Überwachungsgerät von RS485, Touchscreen von RS485 oder RJ45
7. Zertifikat: CE

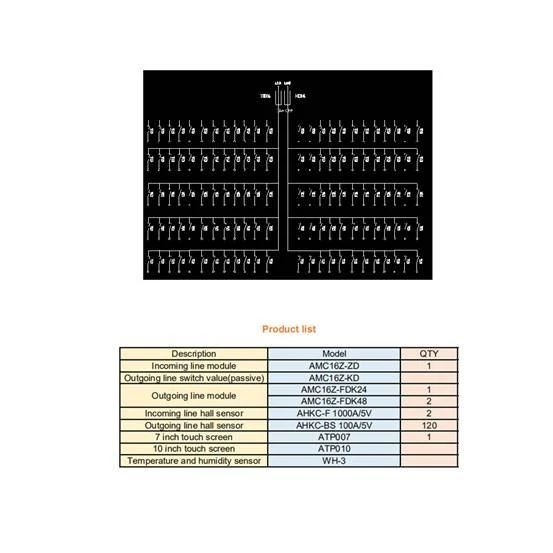

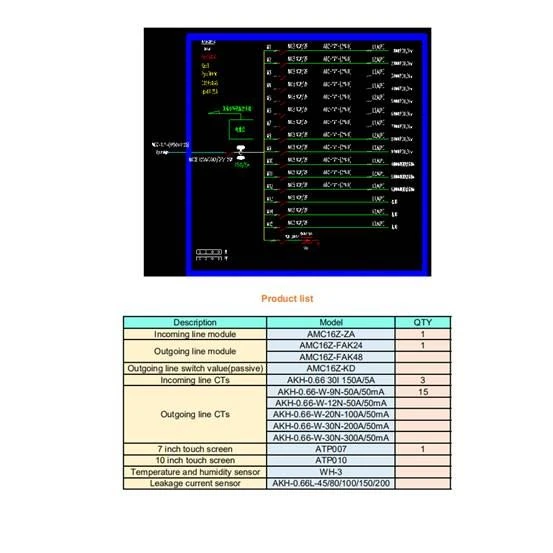

Produktauswahl
Name | Pic | Modell | Hauptfunktion |
HMI |
| ATP007kt ATP010kt | 1,7 oder 10 Zoll Touchscreen 2.Echtzeit-Überwachung und Anzeige Spannung, Strom, Leistung, Energie, Netzqualität, Schaltstatus, Wellenformkurve und so weiter. 3.Monitoring Gerät Alarm, Kommunikation und andere Parameter können auf dem Bildschirm konfiguriert werden. 4. 2 RS485 und 1 Ethernet-Schnittstelle, und Daten können von RS485 oder RJ45 hochgeladen werden. |
AC-Eingangsleitungsüberwachungsmodul |
| AMC16Z-ZA | 1. Installation: DIN-Schiene 35mm 2. Messung: A + B unabhängige 3-Phasen-Schaltungen, 6DI2DO, 2 Ableitstrom, 1 Temperatur und Feuchtigkeit. 3. Mit DC 24V Ausgangsnetzteil für ausgehendes Leitungsmodul und Touchscreen. 4. Kommunikation: RS485 Modbus RTU |
AC-Ausgangsleitungsüberwachungsmodul |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Installation: DIN-Schiene 35mm 2. Kann bis zu 16 Schaltung 3-phasenig oder 48 Schaltung einphasig messen 3. DC24V Stromversorgung 4. Kommunikation: RS485 Modbus RTU |
AC-Ausgangsstromwandler |
| AKH-0,66 W | Stromverhältnis: 100A / 50mA Gemeinsame Spezifikation: 100A / 50mA |
DC-Eingangsleitungsüberwachungsmodul |
| AMC16Z-ZD | 1. Installation: DIN-Schiene 35mm 2. Messung: A + B unabhängige Schaltungen, 6DI2DO, 1 Temp. Und Feuchtigkeit. 3. Mit DC 24V Ausgangsnetzteil für ausgehendes Leitungsmodul und Touchscreen. 4. Kommunikation: RS485 Modbus RTU |
DC-Ausgangsleitungsüberwachungsmodul |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Installation: DIN-Schiene 35mm 2. Kann bis zu 48 Stromkreise DC-Ausgangsleitung messen 3. DC24V Stromversorgung 4. Kommunikation: RS485 Modbus RTU |
Überwachungsmodul für die Isolierung von DC-Eingangsleitungen |
| AMC16Z-ZJY | 1. Installation: DIN-Schiene 35mm 2. Messen Sie den A + B-unabhängigen DC-Stromkreis-Masseisolationswiderstand des Hauptbusses 3. DC24V Stromversorgung 4. Kommunikation: RS485 Modbus RTU |
Überwachungsmodul für die Isolierung der DC-Ausgangsleitung |
| AMC16Z-FJY | 1. Installation: DIN-Schiene 35mm 2. Messen Sie 24 Stromkreise Masseisolationswiderstand der DC-Ausgangsleitung |

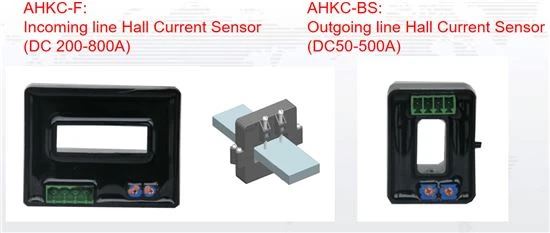

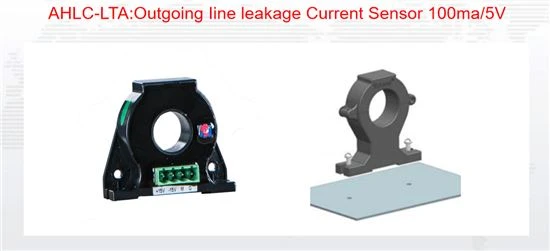

DC-Ausgangsleitung Hall-Effekt-Stromsensor |
| AHKC-BS | Stromverhältnis: 100A / 5V Gemeinsame Spezifikation: 100A / 5V |

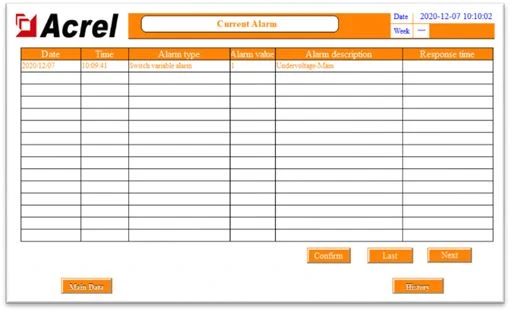

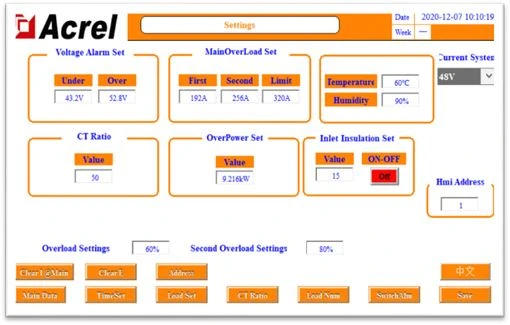

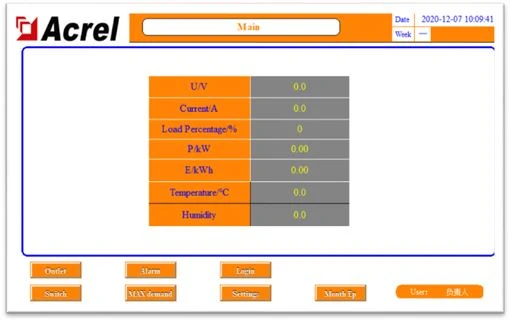

Mensch-Maschine-Schnittstelle

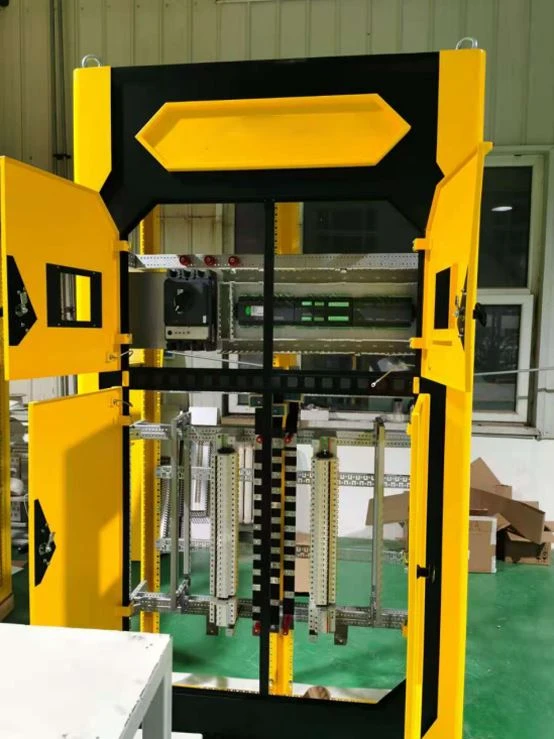

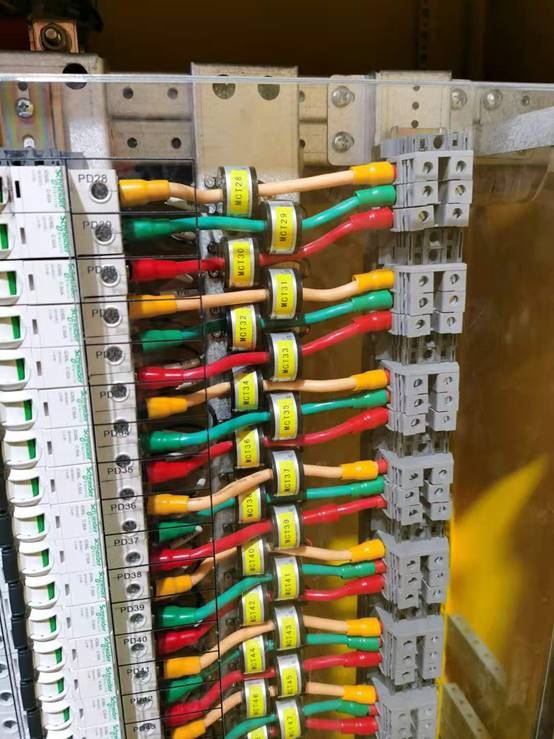

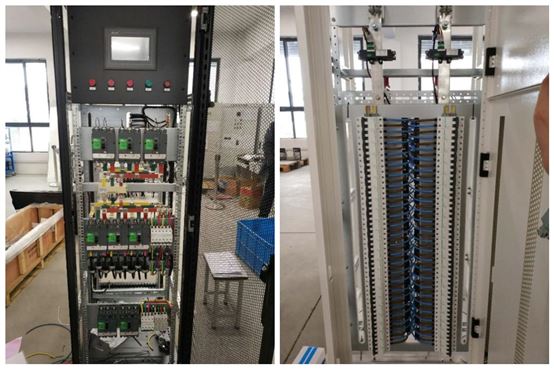

Fotos vor Ort
