Information

Charakteristisch

1)Kommunikation:RS485/Modbus-Rtu

2)Mehrkreis:A plus B unabhängiger 2-Kreis-DC24V-Ausgang

3)Bewertung U und I:U: DC48V/240V/336V I: 5V

Funktion

·A plus B unabhängige zwei DC-Leitungen für Spannung, Strom, Leistung, elektrische Energie, 1-Kanal-Temperatur- und Feuchtigkeitsüberwachung

·8 Schaltstatuseingänge

·4 Schaltstatusausgänge

·3 RS485-Kommunikation

Installation

DIN 35mm

Abmessung (L*B*H):

180*90*45

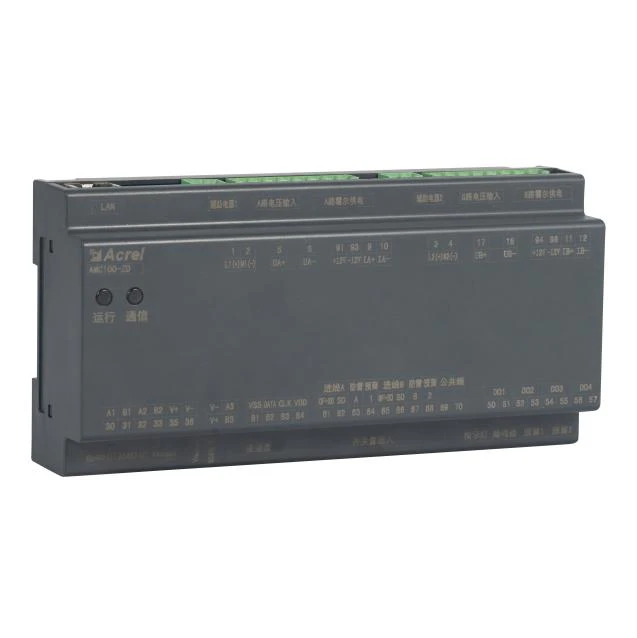

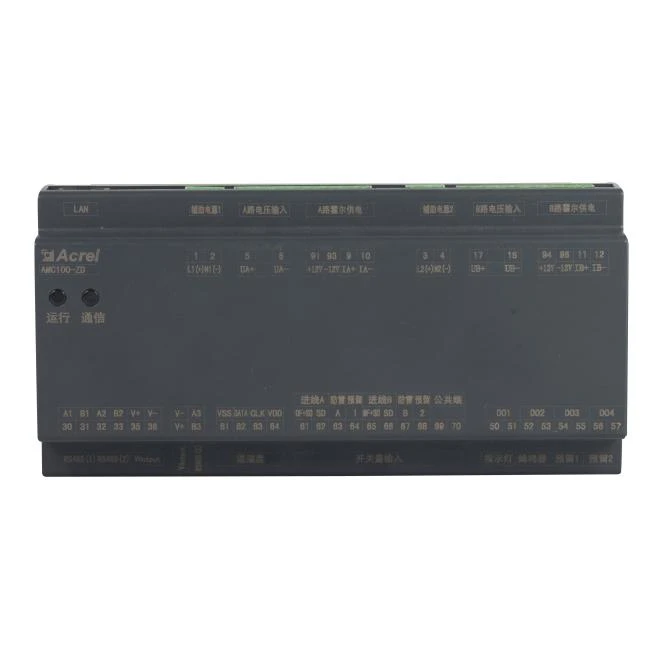

Aussehen

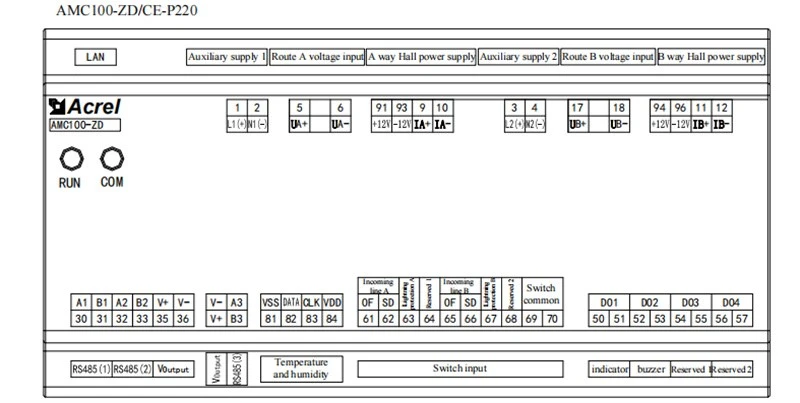

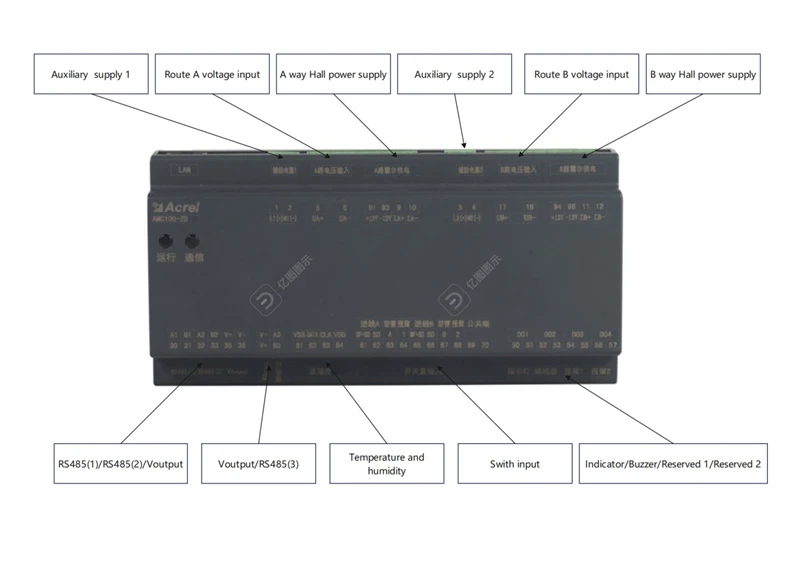

Verdrahtung

Parameter

Vertriebssystem		Gleichstrom
Busspannung	Nennspannung	48 VDC, 240 VDC, 336 VDC
	Messbereich	±20 Prozent
	Überlast	Momentanspannung 2 mal pro Sekunde
Aktueller Eingangsstromkreis	Bewertet	5 V (Hallsensor, ±12 V, versorgt durch AMC100-ZD)
	Überlast	Die Dauer beträgt 1,2 Mal, die Momentanzeit 10 Mal/Sekunde
Umfeld	Höhe	Weniger als oder gleich 2500 m
	Temperatur	Betrieb:-15 Grad -55 Grad Lagerung:-25 Grad -70 Grad
	Feuchtigkeit	Relative Luftfeuchtigkeit Weniger als oder gleich 93 Prozent
Installation		Methode zur Montage auf DIN35-mm-Schiene oder Bodenplatte
Hilfsstromversorgung		AMC100-ZD:Signalleistung (weniger als oder gleich 15 W) AMC100-ZD-P24:DC 12-24V unabhängige Stromversorgung AMC100-ZD-P220: 1, wenn die konstante Spannung DC240V, DC336V ist, angetrieben durch AC220V, DC240V, DC336V unabhängige Versorgung 2, wenn die konstante Spannung DC48V ist, angetrieben durch unabhängige DC48V-Versorgung
Isolationswiderstand		Der Isolationswiderstand zwischen allen Anschlüssen und den leitenden Teilen am Gehäuse muss mindestens 100 MΩ betragen
Schaltausgang		4 Kanäle 3A 250VAC/3A 30VDC
Eingang umschalten		8 trockene Knoten
Kommunikation		1 Kanal isoliert RS485/Modbus-RTU zum Hintergrundsystem 1RS485/Modbus-RTU zum Touchscreen 1RS485/Modbus-RTU-Verbindung zum nachgeschalteten Modul Die 1-Kanal-Ethernet-Kommunikationsfunktion ist optional
Installation		Montage auf DIN35-mm-Schiene oder Bodenplatte

Zitat

Form	Typ	Funktion	FOB Shanghai (US DOLLAR)
	AMC100-ZA	Überwachung der vollen Leistungsparameter des A plus B-Dual-Dreiphasen-AC-Eingangskreises, 8 Schaltstatuseingänge, 4 Schaltstatusausgänge, 2 Leckageüberwachung, 1 Temperatur- und Feuchtigkeitserkennung, 3 RS485-Kommunikation	148
	AMC-FA30	Überwachen Sie die vollständigen Leistungsparameter von insgesamt 30 Zweigen mit zwei AC-Steckdosen A und B sowie 1 RS485-Kommunikation	133
	AMC-FA48	Überwachen Sie die vollständigen Leistungsparameter von insgesamt 48 Zweigen mit zwei AC-Steckdosen A und B sowie 1 RS485-Kommunikation	177
	AMC-FAK30	Überwachen Sie die vollständigen Leistungsparameter und den Schaltstatus von insgesamt 30 Zweigen mit zwei AC-Steckdosen A und B sowie einer RS485-Kommunikation	177
	AMC-FAK48	Überwachen Sie die vollständigen Leistungsparameter und den Schaltstatus von insgesamt 48 Zweigen mit zwei AC-Steckdosen A und B sowie einer RS485-Kommunikation	237
	AMC100-ZD	Überwacht die Spannung, den Strom, die Leistung und die elektrische Energie von 2 unabhängigen Eingangsleitungen A und B, 8 Schalteingängen, 4 Schaltausgängen, 1 Temperatur- und Feuchtigkeitserkennung und 3 RS485-Kommunikationen	148
	AMC100-FD30	Überwachen Sie die vollständigen Leistungsparameter der ausgehenden Dual-DC-Leitungen A und B in insgesamt 30 Zweigen und 1 RS485-Kommunikation	133
	AMC-FD48	Überwachen Sie die vollständigen Leistungsparameter der ausgehenden Dual-DC-Leitungen A und B in insgesamt 48 Zweigen und 1 RS485-Kommunikation	177
	AMC100-FDK30	Überwachen Sie die vollständigen Leistungsparameter und den Schaltstatus (aktiv) von 30 Zweigen A und B mit zwei Gleichstromanschlüssen und 1 RS485-Kommunikation	177
	AMC100-FDK48	Überwachen Sie die vollständigen Leistungsparameter und den Schaltstatus (aktiv) von A und B mit zwei Gleichstromausgängen, 48 Zweigen und 1 RS485-Kommunikation	237
