Beschreibung

Der intelligente DC-Energiezähler der PZ-Serie wurde für Anwendungen wie DC-Panels, Solarenergie, Telekommunikationsbasisstationen und Ladeanschlüsse entwickelt. Diese Geräteserie kann Spannung, Strom, Leistung, Vorwärts- und Rückwärtsleistung im DC-System messen. Es kann zur lokalen Anzeige verwendet und mit industrieller Steuerausrüstung, Computern oder einem Mess- und Steuersystem verbunden werden.

Der intelligente DC-Energiezähler der PZ-Serie verfügt außerdem über eine Vielzahl externer Entschuldigungsfunktionen, aus denen der Benutzer wählen kann: RS485-Kommunikationsschnittstelle, Modbus-RTU-Protokoll, Relaisalarmausgang, digitaler Eingang/Ausgang. Entsprechend den unterschiedlichen Anforderungen können Sie über die Instrumententafeltasten das Verhältnis und die Kommunikationsparameter einstellen

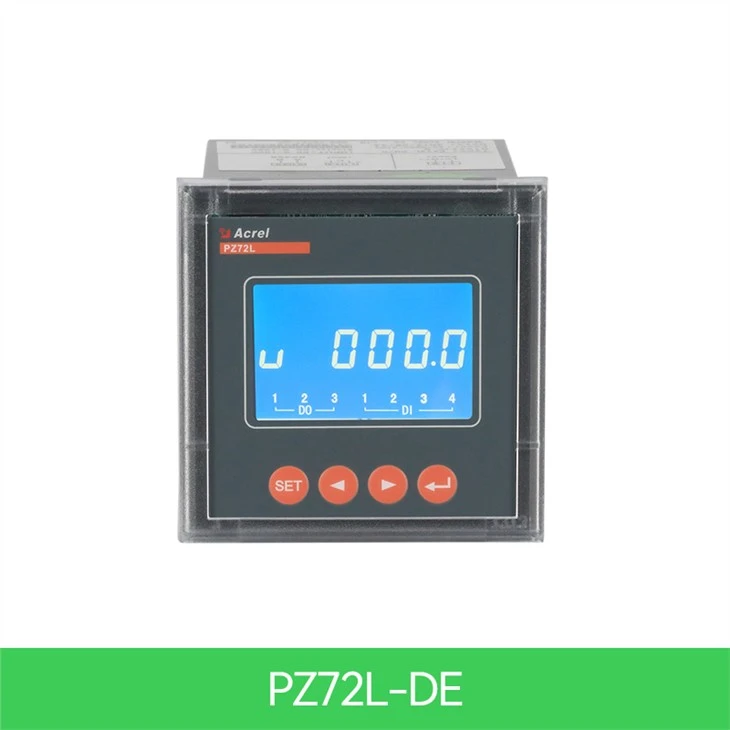

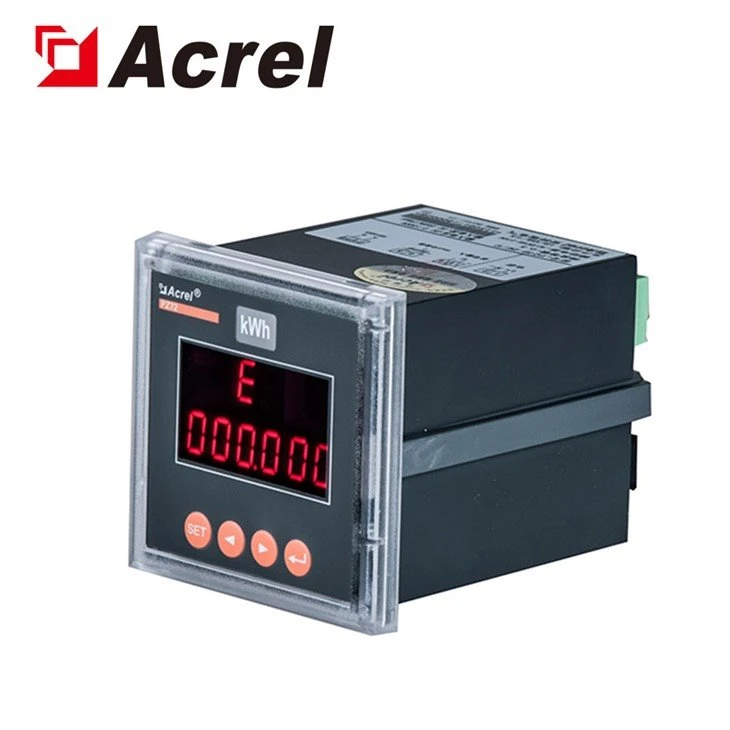

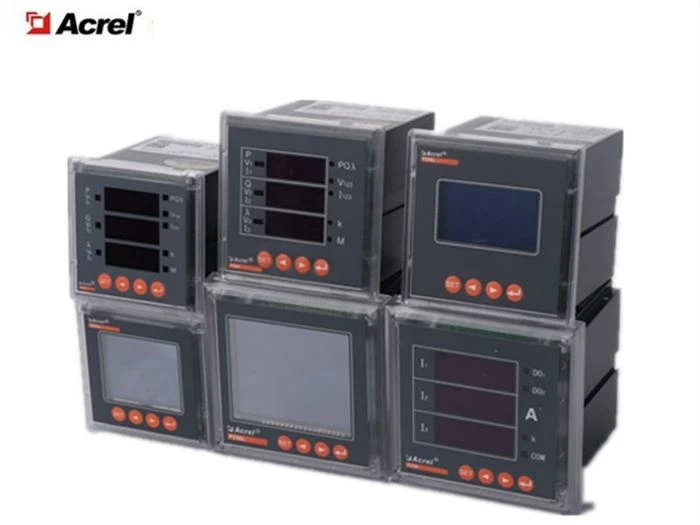

Aussehen

Das Produkt erfüllt die relevanten technischen Anforderungen des Standards Q/GDW1825-2013 DC-Leistungsmesserspezifikation, GB/T29318-2012 Messung der elektrischen Energie zum Laden von Elektrofahrzeugen ohne Fahrzeug, Q/GDW364-2009 Spezifikation für einphasige Energiezähler.

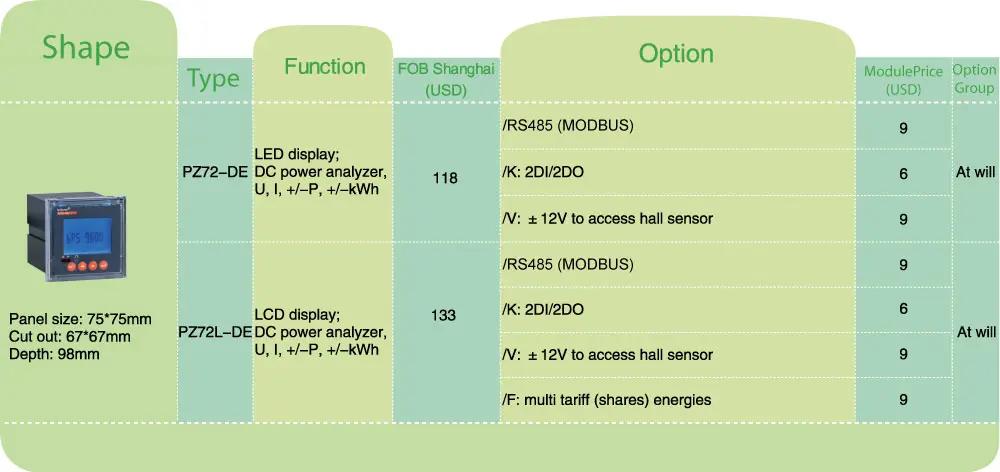

Parameter

Parameter	Wert
Eingang	Gleichspannung	Eingabebereich	0-100V,0-500V,0-1000V
		Eingangswiderstand	Größer oder gleich 6kΩ/V
	Gleichstrom	Eingabebereich	0-2500A (Shunt oder Hallsensor)
		Rangieren	Ausgang 75mV
		Saal	Ausgang 0-20 mA, 0-5 V
		Verbrauch	Kleiner oder gleich 1 mW
	Überlast	0,2-fache Bewertung (kontinuierlich); 10-fache Bewertung für 1 Sekunde
Genauigkeitsklasse	0.5-Klasse
Puls	Spannung und Strom: 750 V, 300 A, Standardimpulskonstante: 100 Imp/kWh
	Spannung und Strom: 1000 V, 300 A, Standardimpulskonstante: 100 Imp/kWh
	Spannung und Strom: 1000 V, 200 A, Standardimpulskonstante: 100 Imp/kWh

Funktion	Messung von elektrischen Parametern	U, I, P
	Messung von kWh	Aktive kWh (positiv und negativ) Aktive kWh (positiv und negativ)
	Multi-Tarif	Zwei Fahrplansätze, ein Jahr kann in 4 Zeitzonen unterteilt werden, jeder Fahrplansatz kann auf 12 tägliche Zeitfenster eingestellt werden, 4 Tarife (F1, F2, F3, F4 sind Spitzen und flache Täler), das Mindestintervall der Die Zeitspanne beträgt 15 Minuten, und die Zeitspanne kann über den Nullpunkt eingestellt werden. (Nur für LCD-Flüssigkristallmessgeräte)
	Historischer Datensatz	Es kann die historische elektrische Energie in den letzten 12 Monaten zählen (elektrische Energie zu verschiedenen Tarifen). (Nur LCD-Messgerät hat)
	Schalten Sie die Eingangs- und Ausgangsfunktion um	PZ72 hat zwei Schaltausgänge und zwei Schalteingänge. PZ96 hat zwei Schaltausgänge und vier Schalteingänge. Der Schaltausgang ist ein Relaisausgang, der eine "Fernbedienung" und einen Alarmausgang realisieren kann. Der Schaltereingang kann nicht nur lokale Schalterstatusinformationen sammeln und anzeigen, sondern auch die Fernübertragungsfunktion kann über die RS485 des Instruments realisiert werden, dh die Funktion "Fernsignal".
	Anzeige	LCD oder LED
	Kommunikation	Kommunikationsschnittstelle: RS485, Kommunikationsprotokoll: MODBUS-RTU oder DL/T645-2007-Protokoll Baudrate 1200, 2400, 4800, 9600, 19200, 38400 optional, Infrarot ist auf 1200 bps festgelegt.
Schalter	DI	Trockenkontakteingang, eingebaute Stromversorgung des Instruments, photoelektrische Trennung
Schalter	TUN	2 Relaisausgänge, Schließerkontakte, Kapazität 2A/30VDC oder 2A/250VAC
Energieversorgung	Spannungsbereich	85-265Wechselstrom, 50/60 Hz;20-60Gleichstrom;100-350Gleichstrom
Energieversorgung	Verbrauch	Kleiner oder gleich 2W
Isolationswiderstand	Größer oder gleich 100 MΩ
Netzfrequenz-Stehspannung	3kV/1min (Effektivwert)
Umfeld	Temperatur	Arbeit:-25 Grad - plus 65 Grad; Lagerung:-40 Grad - plus 80 Grad
	Feuchtigkeit	Weniger als oder gleich 93 Prozent relative Luftfeuchtigkeit, nicht kondensierend
	Höhe	Weniger als oder gleich 2500 m

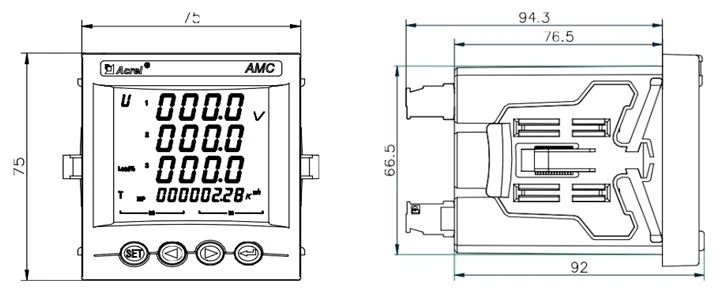

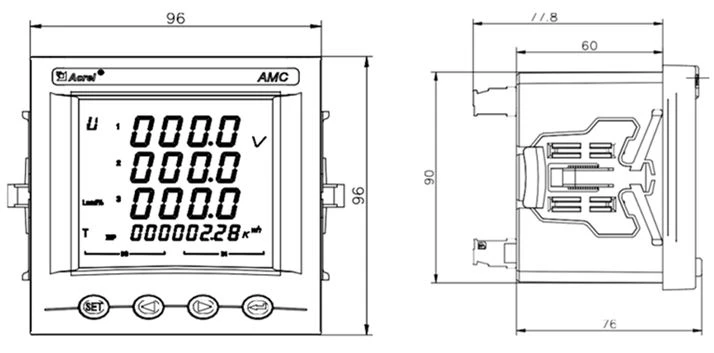

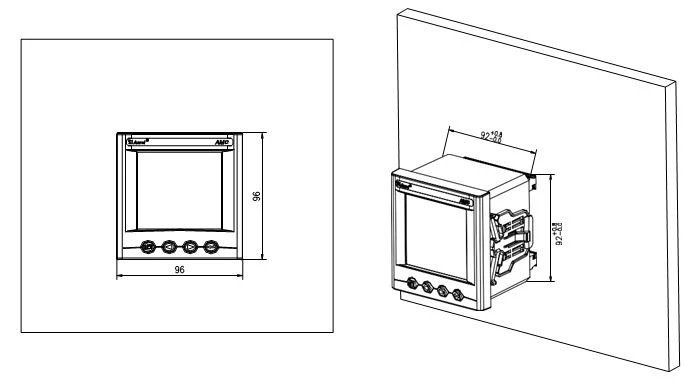

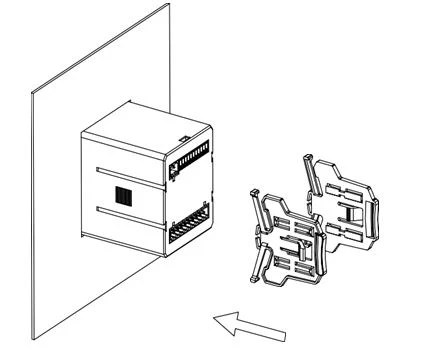

Maße

Umriss	Frontplattengröße		Gehäusegröße			Größe ausschneiden
Umriss	Breite	Höhe	Breite	Höhe	Tiefe	Breite	Höhe
72 Quadrat	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 Quadrat	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
