Beschreibung

AsJ-Serie von Aktionsrelais von Nachstrom, Niederspannungs-Schaltungsunterbrechung oder Niederspannungs-Auftragnehmer kann für kombinierte Nachstrom-Produktionsvorrichtungen hergestellt werden, die hauptsächlich für die TT- und TN-Systemverteilungsschaltung mit dem Wechselstrom 50Hz, der Nennspannung 400V oder darunter verwendet werden.

AsJ Serie von Aktionsrelais von Nachstrom wird in der Erdungsfehlerschutz für den Stromkreis verwendet, um die Ausrüstungsschäden und den Brandunfall von elektrischen Geräten durch den Erdschlussstrom zu verhindern, darüber hinaus kann es auch indirekten Kontaktschutz gegen das Stromschlagrisiko bieten.

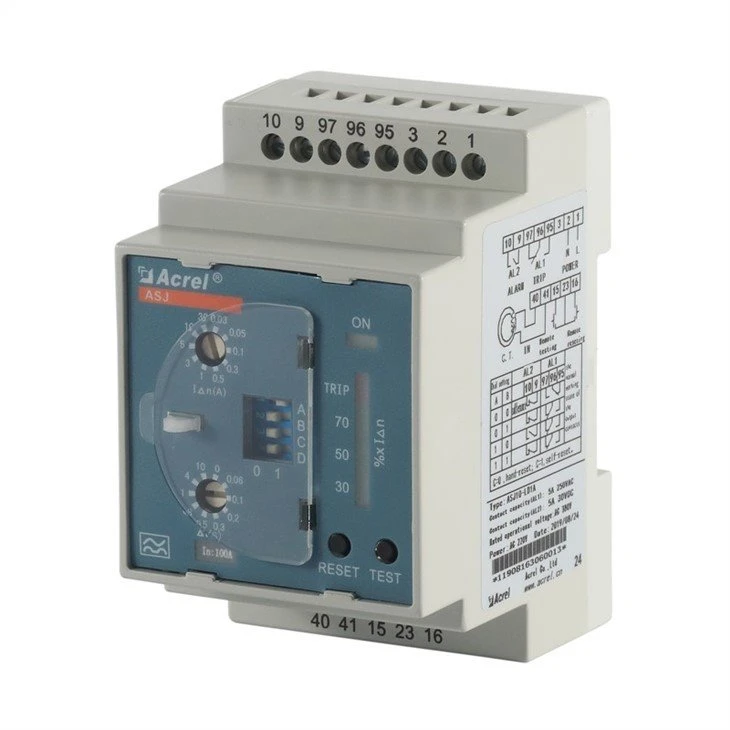

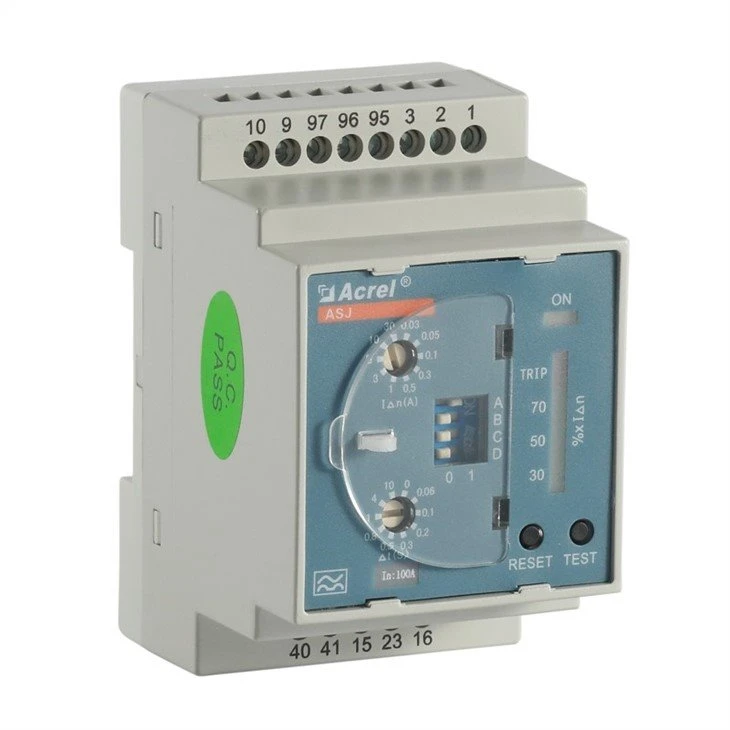

Aussehen

Parameter

Technische Parameter		Indikator
		AC-Typ	Ein Typ
Eingabe	Nennfehler-Wirkstrom	0,03、0,1、0,3、0,5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30(A) Anmerkung 3
	Fahrverbotsdauer △t	0,1、0,5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(s) Anmerkung 4
	Bewerteter Restwert Nicht-Aktionsstrom I△nein	50%I△n	50%I△n
	Leistungsmerkmale	einfacher sinusförmiger Wechselstrom	einfacher sinusförmiger Wechselstrom und pulsierender Gleichstrom
	Frequenz	50 Hz±5 Hz	50 Hz±5 Hz
Aktionsfehler		-20% ~ -10%I△n	-20% ~ -10%I△n
Ausgabe	Ausgabemodus	einer ist der normale Abschluss und der andere ist für den Transformation	eines ist das normale Schließen oder Öffnen und das andere ist für die Transformation
	Kontaktkapazität	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	Reset-Modus	die Vor-Ort- und die Ferndistanz Eins	die vor Ort, die Langstrecken- und die automatische
Stromversorgung	Spannungsbereich	AC110V、AC220V (zulässig Fehler±10%)		AC110V、AC220V、DC85-270V (Zulässiger Fehler±10%)
	Verlustleistung	≤5W
Netzfrequenz Widersteht Spannung		Der Effektivwert des Wechselstroms zwischen Netzteil, Eingang und Ausgang: 2kV/1min
Im Normalbetrieb	Temperatur	Betriebstemperatur: -20°C ~ +55°C Lagertemperatur: -30°C ~ +70°C
	Feuchtigkeit	≤95 % relative Luftfeuchtigkeit, mit Feuchtigkeitskondensation und korrosiver Gasstelle
	Höhe über dem Meeresspiegel	≤2000 m
	Klasse der Verschmutzung	Klasse drei
	Installationskategorie	Typ III.

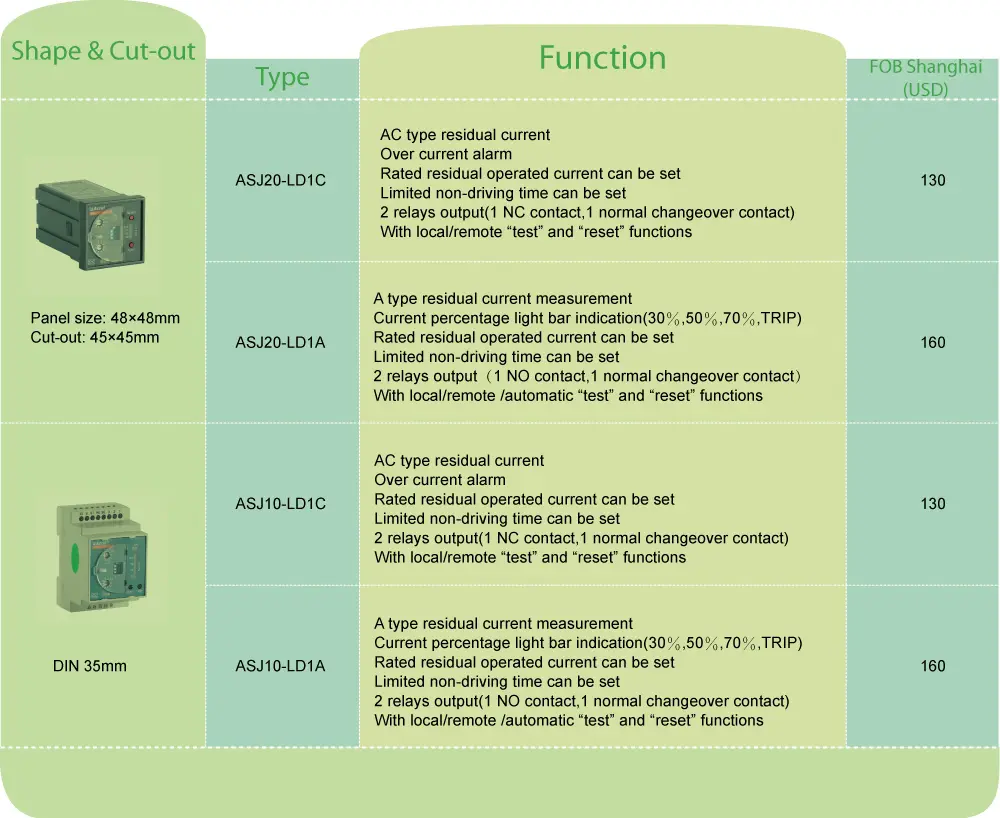

Funktion

Art

Grundfunktion

Installationsweise

Foto

ASJ10-LD1C

1. AC-Fehlerstrommessung;

2. Alarmaufforderung der aktuellen Kreuzungslinie;

3. Nennfehlerbetriebsstrom kann gemessen werden;

4. Begrenzung der Nichtfahrzeit kann eingestellt werden;

5. Zwei Sätze von Relaisausgang;

6. Mit lokalen und Remote-Funktionen "Test" und "Reset".

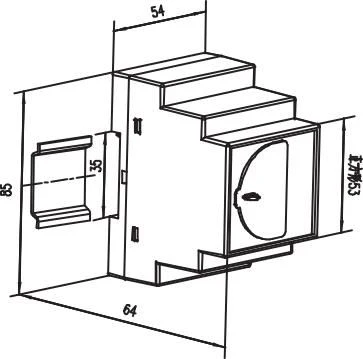

Schienenführung (TS35mm)

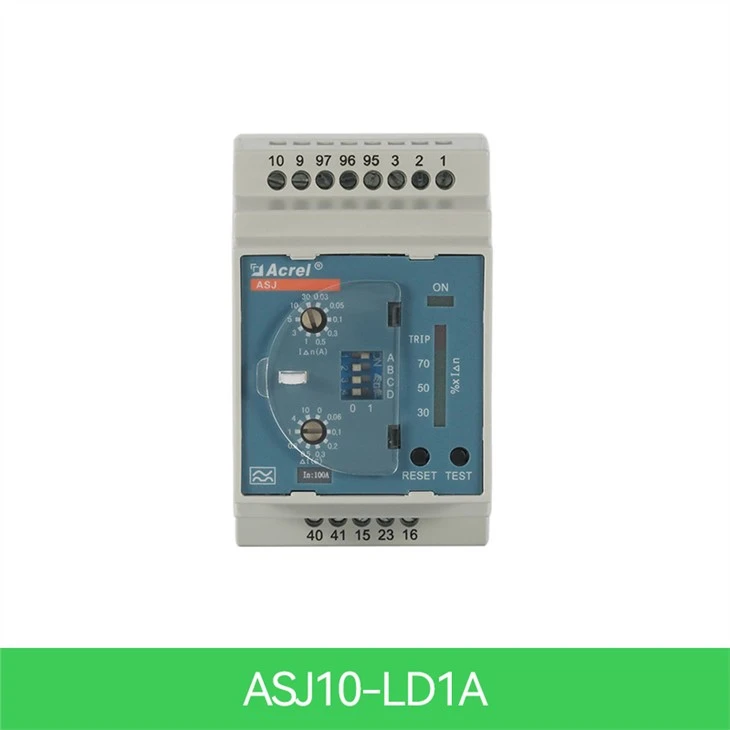

ASJ10-LD1A

1. A-Typ-Fehlerstrommessung;

2. Aktuelle prozentuale Lichtsäulenanzeige;

3. Nennfehlerbetriebsstrom kann gemessen werden;

4. Begrenzung der Nichtfahrzeit kann eingestellt werden;

5. Zwei Sätze von Relaisausgang (einstellbar)Anmerkung 1 ;

6. Mit lokalen und Remote-Funktionen "Test" und "Reset".

Anmerkung 1: Die Funktion der Einstellung für Relais bedeutet, dass Sie die Initialisierung und den Ausgangszustand des Relais selbst über die Vorwahl auf dem Bedienfeld einstellen können. die spezifische Einstellungsanleitung finden Sie im Handbuch.
